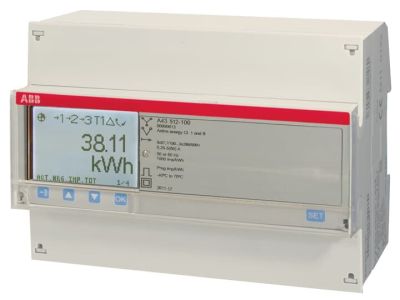

Licznik energii elektrycznej 3-fazowy, do 80A, en.czynna+bierna, kl.B(1), pro M compact, A43 512-100 | 2CMA170531R1000 ABB

Alternatywny kod produktu: 2CMA170531R1000

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy (symbol 2CMA170531R1000) na szynę DIN to zaawansowane urządzenie pomiarowe przeznaczone do zastosowań przemysłowych, budynków komercyjnych oraz instalacji wymagających precyzyjnego monitorowania zużycia energii. Przeznaczony do systemów 3- lub 4-przewodowych z szerokim zakresem napięć. Duży, podświetlany wyświetlacz o wysokiej rozdzielczości zapewnia czytelny odczyt nawet w trudnych warunkach świetlnych. Miernik spełnia wymagania klasy dokładności B(1) zgodnie z normami MID.

• Pomiar energii czynnej i biernej: Kompleksowe monitorowanie zużycia – umożliwia optymalizację kosztów energii poprzez analizę zarówno zużycia czynnego, jak i strat związanych z energią bierną.
• Podświetlany wyświetlacz o wysokiej rozdzielczości: Łatwy odczyt danych, nawet w słabym oświetleniu – dane prezentowane w czytelnych tabelach i wykresach.
• Zegar czasu rzeczywistego z rejestrem zdarzeń: Automatyczne zapisy pomiarów, alarmów i zdarzeń z dokładnymi znacznikami czasu – ułatwia diagnostykę i rozliczenia taryfowe.
• Komunikacja Modbus RTU/RS-485: Możliwość integracji z systemami nadrzędnymi (SCADA, BMS) do zdalnego monitorowania i sterowania – elastyczność w budowie inteligentnych instalacji.
• Programowalne wejścia/wyjścia (4 kanały): Konfigurowalne sygnały alarmowe, sterowanie obciążeniami lub integracja z innymi systemami automatyki budynkowej.

Zgodność z Normami

Licznik spełnia wymagania normy IEC 62053-21 (klasa B(1) dla energii czynnej), IEC 62053-23 (energia bierna) oraz posiada certyfikację MID (Measuring Instruments Directive) dla legalizacji handlowej. Komunikacja Modbus RTU jest zgodna ze standardem IEC 61158.

Zastosowanie

Licznik energii 3-fazowy 2CMA170531R1000 znajduje szerokie zastosowanie w instalacjach wymagających dokładnego pomiaru zużycia energii, a także w systemach zarządzania energią.

• Monitorowanie zużycia energii w budynkach biurowych, centrach handlowych i magazynach – identyfikacja punktów o największym zapotrzebowaniu.
• Optymalizacja kosztów energii w przemyśle – analiza profili obciążenia i identyfikacja strat energii biernej.
• Integracja z systemami BMS/SCADA – zdalne monitorowanie i sterowanie poprzez protokół Modbus RTU.
• Legalizacja pomiarów w punktach handlowych i rozliczeniowych – zgodność z wymaganiami MID.
• Instalacje fotowoltaiczne i mikroinstalacje – pomiar importu/eksportu energii w obu kierunkach.

Wskazówki Montażowe

Montaż licznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN 35 mm w rozdzielnicy. Podłączenie należy wykonać zgodnie z dokumentacją techniczną, zachowując odpowiednią kolejność faz (L1, L2, L3) oraz przewodu neutralnego (N). Napięcie należy odłączyć przed rozpoczęciem prac. Po montażu przeprowadzić test funkcjonalny i kalibrację zgodnie z zaleceniami producenta.

FAQ

• Czy licznik mierzy energię w obu kierunkach (import/eksport)? Tak, miernik rejestruje zarówno import, jak i eksport energii czynnej i biernej, wyświetlając je w oddzielnych rejestrach oraz sumie całkowitej.
• Jaka jest maksymalna wartość prądu wejściowego? Licznik obsługuje bezpośrednie podłączenie dla prądów do 80A.
• Czy urządzenie posiada homologację MID? Tak, licznik posiada certyfikację MID (Measuring Instruments Directive), co pozwala na jego stosowanie w legalizowanych punktach pomiarowych.
