Licznik energii elektrycznej 3-fazowy, 80A 4M, wyjście imp., MID, Agardio.measure | ECP380D Hager

Opis i Kluczowe Cechy

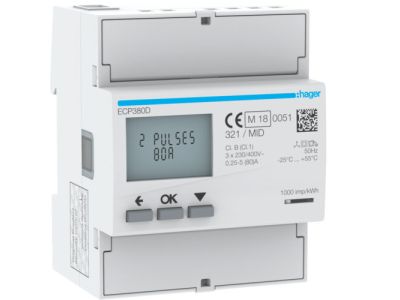

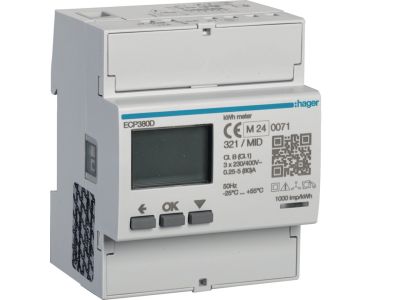

Licznik energii elektrycznej Agardio ECP380D (seria measure) to trójfazowe urządzenie pomiarowe o prądzie maksymalnym 80 A, przeznaczone do montażu w rozdzielnicach na szynie TH35. Dzięki wyjściu impulsowemu umożliwia zdalny odczyt i integrację z systemami monitoringu. Szerokość 4 modułów (4M) ułatwia zabudowę w standardowych szafkach. Certyfikat MID gwarantuje legalność pomiarów w rozliczeniach energii.

• Pomiar trójfazowy: Rejestruje zużycie energii w sieciach 3-fazowych, zapewniając pełny bilans obciążenia każdej fazy.
• Prąd maksymalny 80 A: Obsługuje obwody o znacznym zapotrzebowaniu mocy, bez ryzyka przeciążenia licznika.
• Szerokość 4 modułów (4M): Kompaktowa obudowa pasująca do standardowych rozdzielnic modułowych, oszczędza miejsce na szynie DIN.
• Wyjście impulsowe: Umożliwia przesyłanie sygnału do zewnętrznych rejestratorów, sterowników PLC lub systemów BMS – idealne do zdalnego odczytu i automatyki budynkowej.
• Certyfikat MID: Zgodność z dyrektywą 2014/32/UE dopuszcza licznik do stosowania w podlicznikach rozliczeniowych i dla dostawców energii.

Zgodność z Normami

Licznik Agardio ECP380D posiada certyfikat MID (dyrektywa 2014/32/UE), co potwierdza jego legalność w pomiarach energii przeznaczonych do rozliczeń. Urządzenie spełnia wymagania europejskich norm dotyczących liczników energii elektrycznej oraz posiada oznaczenie CE.

Zastosowanie

Licznik 3-fazowy ECP380D sprawdza się wszędzie tam, gdzie wymagany jest dokładny pomiar energii z możliwością zdalnego odczytu.

• Pomiar zużycia energii w budynkach mieszkalnych i komercyjnych – jako podlicznik rozliczeniowy.
• Monitoring obciążenia poszczególnych faz w instalacjach przemysłowych i serwerowniach.
• Integracja z systemami automatyki budynkowej (BMS) poprzez odczyt impulsów do sterowników PLC lub liczników nadrzędnych.
• Współpraca z rejestratorami danych w energetyce odnawialnej (fotowoltaika, magazyny energii) do bilansowania produkcji i konsumpcji.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich fazach. Przekrój przewodów dobierz do prądu 80 A i wymogów instalacji. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Nie przekraczaj parametrów znamionowych licznika.

FAQ

• Czy licznik ma wyjście impulsowe? Tak, model ECP380D wyposażony jest w wyjście impulsowe (zazwyczaj SO+), które generuje impulsy proporcjonalne do pobranej energii – można je podłączyć do liczników nadrzędnych, sterowników PLC lub systemów monitoringu.
• Co oznacza certyfikat MID? MID (Measuring Instruments Directive 2014/32/UE) to dyrektywa unijna dopuszczająca licznik do pomiarów przeznaczonych do rozliczeń handlowych. Posiadanie tego certyfikatu gwarantuje legalność i dokładność wskazań.
• Jaki jest stopień ochrony licznika? Producent nie podaje konkretnego IP w danych produktu – standardowo aparatura modułowa montowana w rozdzielnicy zapewnia ochronę IP20 dla części przedniej. Do zastosowań w trudnych warunkach wymagana jest obudowa zewnętrzna.
