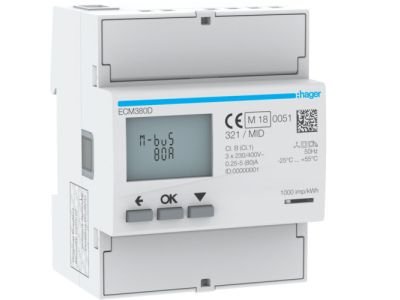

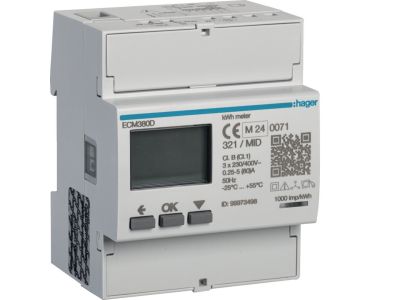

Licznik energii elektrycznej 3-fazowy, 80A 4M, M-bus, MID, Agardio.measure | ECM380D Hager

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3-fazowy Agardio.measure ECM380D to zaawansowane urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania zużycia w sieciach trójfazowych. Dzięki prądowi maksymalnemu 80 A i szerokości modułowej 4M (72 mm) zapewnia kompaktową instalację w rozdzielnicach oraz obsługę obciążeń o dużym poborze mocy. Wbudowany interfejs M-bus umożliwia zdalny odczyt i integrację z systemami zarządzania energią, a certyfikat MID gwarantuje zgodność z wymogami prawnymi dla rozliczeń końcowych.

• Prąd maksymalny 80 A: bezpośredni pomiar energii w obwodach o znacznym obciążeniu – idealny do zastosowań przemysłowych i komercyjnych.
• Szerokość 4M (72 mm): oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Interfejs M-bus: zdalny odczyt danych pomiarowych oraz łatwa integracja z systemami BMS i inteligentnymi budynkami.
• Certyfikat MID: legalizacja do rozliczeń energii elektrycznej – spełnia wymogi prawne dla podliczników i punktów poboru.
• Pomiar 3-fazowy: odpowiedni dla sieci trójprzewodowych i czteroprzewodowych, zapewnia pełny obraz zużycia w obiekcie.

Zgodność z Normami

Licznik ECM380D został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat MID (2014/32/UE) potwierdzający dokładność pomiarów do celów rozliczeniowych. Urządzenie spełnia standardy bezpieczeństwa i kompatybilności elektromagnetycznej wymagane dla aparatury modułowej.

Zastosowanie

Licznik energii 3-fazowy Agardio.measure ECM380D sprawdza się w miejscach wymagających dokładnego pomiaru i zdalnego monitoringu. Dzięki kompaktowej obudowie i komunikacji M-bus znajduje zastosowanie w:

• Rozliczeniach energii w budynkach wielorodzinnych i lokalach usługowych – jako podlicznik zgodny z MID.
• Monitorowaniu zużycia w halach produkcyjnych i magazynach – duży prąd 80 A obsługuje obciążenia maszyn.
• Integracji z systemami automatyki budynkowej (BMS) i zdalnym odczytem przez M-bus.
• Pomiarze energii w instalacjach fotowoltaicznych i stacjach ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Montaż licznika energii ECM380D powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przed podłączeniem przewodów należy zapoznać się z dokumentacją techniczną producenta – przekrój przewodów dostosować do prądu obciążenia (max 80 A), a moment dokręcania zacisków stosować zgodnie z danymi producenta. Nieużywane przewody N i PE należy prawidłowo zaizolować.

FAQ

• Czy licznik posiada certyfikat MID? Tak, model ECM380D jest wyposażony w certyfikat MID zgodny z dyrektywą 2014/32/UE, co uprawnia go do stosowania w rozliczeniach energii elektrycznej.
• Jaka jest szerokość modułowa licznika? Licznik zajmuje 4 moduły (4M), co odpowiada 72 mm na szynie DIN. Umożliwia to montaż w standardowych rozdzielnicach bez nadmiernego zajmowania miejsca.
• Do jakiego maksymalnego prądu można go stosować bez przekładników? Licznik umożliwia bezpośredni pomiar do 80 A. Powyżej tej wartości konieczne jest zastosowanie przekładników prądowych – szczegółowe informacje znajdują się w dokumentacji technicznej.
