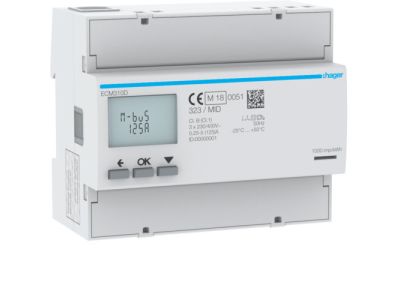

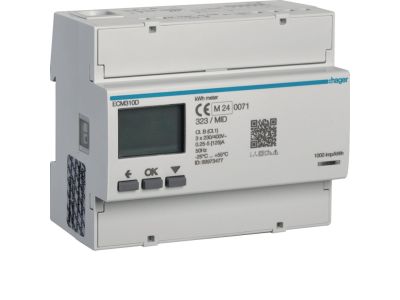

Licznik energii elektrycznej 3-fazowy, 125A 6M, M-bus, MID, agardio.measure | ECM310D Hager

Opis i Kluczowe Cechy

Licznik energii elektrycznej agardio.measure model ECM310D to trójfazowe urządzenie pomiarowe o prądzie znamionowym 125 A, przystosowane do montażu w rozdzielnicach na szynie DIN (szerokość 6 modułów). Dzięki certyfikatowi MID nadaje się do rozliczeniowego pomiaru zużycia energii, a interfejs M‑bus umożliwia zdalny odczyt i integrację z systemami monitoringu.

• Prąd 125 A: pozwala na bezpośredni pomiar w obwodach o dużym obciążeniu – idealny do linii zasilających hal produkcyjnych, centrów handlowych czy budynków wielorodzinnych.
• Pomiar trójfazowy: rejestruje zużycie we wszystkich trzech fazach jednocześnie, zapewniając pełny bilans energetyczny obiektu.
• Certyfikat MID (Measuring Instruments Directive): gwarantuje legalność pomiarów, co jest wymagane przy rozliczeniach z odbiorcami końcowymi i operatorami sieci.
• Komunikacja M‑bus: umożliwia łatwe podłączenie do systemów BMS, automatyki budynkowej lub zewnętrznych koncentratorów danych – zdalny odczyt bez ingerencji w rozdzielnicę.
• Szerokość 6 modułów (6M): kompaktowa obudowa ułatwia instalację w standardowych rozdzielnicach modułowych, oszczędzając miejsce na szynie DIN.

Zgodność z Normami

Licznik ECM310D posiada certyfikat MID (dyrektywa 2014/32/UE), co potwierdza jego zgodność z wymaganiami dla urządzeń pomiarowych przeznaczonych do rozliczeń. Produkt spełnia wymogi dyrektyw europejskich i jest oznaczony znakiem CE. Przeznaczony do pracy w instalacjach niskiego napięcia zgodnych z normami serii IEC/EN 60364.

Zastosowanie

Licznik ECM310D sprawdza się wszędzie tam, gdzie wymagany jest dokładny i prawnie zatwierdzony pomiar energii trójfazowej. Dzięki komunikacji M‑bus idealnie wpisuje się w nowoczesne systemy zarządzania energią.

• Pomiar zużycia w budynkach komercyjnych i użyteczności publicznej (biura, sklepy, szkoły, szpitale).
• Rozliczenia energii w obiektach wielolokalowych (mieszkania, lokale usługowe) – jako licznik główny lub podlicznik.
• Monitoring obciążeń w instalacjach przemysłowych i halach produkcyjnych – bieżąca kontrola kosztów energii.
• Integracja z systemami BMS, SCADA i zdalnym odczytem za pośrednictwem magistrali M‑bus.

Wskazówki Montażowe

Montaż licznika ECM310D może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie mocuje się na szynie montażowej TH 35 (DIN). Dobór przekroju przewodów przyłączeniowych należy przeprowadzić zgodnie z obowiązującymi normami dla prądu 125 A. Wszelkie połączenia wykonać z zachowaniem momentu dokręcania śrub zalecanego przez producenta (szczegóły w dołączonej dokumentacji).

FAQ

• Czy licznik ECM310D posiada certyfikat MID? Tak, urządzenie jest zgodne z dyrektywą 2014/32/UE i posiada certyfikat MID, co pozwala na jego stosowanie w rozliczeniowym pomiarze energii.
• Jaka jest szerokość licznika na szynie DIN? Licznik zajmuje 6 modułów (6M), co odpowiada szerokości około 108 mm (standardowy moduł = 18 mm).
• Czy komunikacja M‑bus umożliwia zdalny odczyt? Tak, poprzez interfejs M‑bus licznik może być odczytywany zdalnie przez koncentratory danych, kontrolery BMS lub liczniki nadrzędne – nie wymaga to dostępu do rozdzielnicy.
