Licznik energii elektrycznej 3-f, 125A 6M, wyjście imp., MID, Agardio.measure | ECP310D Hager

Przejdź na koniec galerii

Przejdź na początek galerii

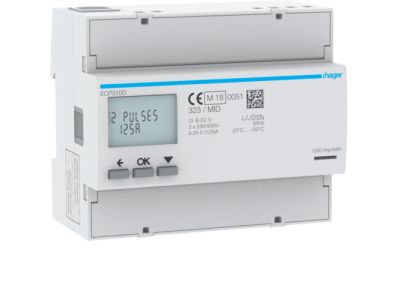

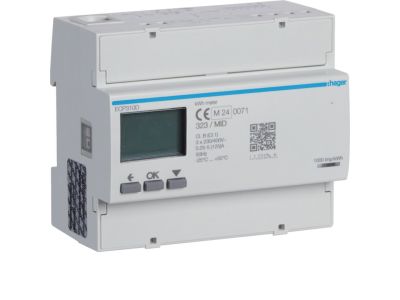

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Hager

Producent

Hager

Kod

1144328

EAN

3250612231409

Kod Producenta

ECP310D

Licznik energii elektrycznej 3-f, 125A 6M, wyjście imp., MID, Agardio.measure

Informacja o Produkcie

Opis i Kluczowe Cechy

Licznik energii elektrycznej Agardio.measure ECP310D to trójfazowe urządzenie pomiarowe o maksymalnym prądzie 125A, wyposażone w wyjście impulsowe i certyfikat MID. Dzięki szerokości 6 modułów (6M) doskonale nadaje się do montażu w rozdzielnicach modułowych, zapewniając precyzyjny pomiar energii czynnej w sieciach 3-fazowych.

Prąd maksymalny 125 A: Pozwala na obsługę obciążeń o dużym poborze mocy w instalacjach przemysłowych i komercyjnych bez ryzyka przeciążenia.
Wyjście impulsowe: Umożliwia zdalny odczyt energii (np. do systemów BMS, PLC lub liczników nadrzędnych) poprzez konwersję zużycia na impulsy o stałej wartości (np. 1000 imp/kWh).
Certyfikat MID (2014/32/UE): Zapewnia legalizację pomiarów do celów rozliczeniowych – licznik może być stosowany do fakturowania energii elektrycznej.
Szerokość 6 modułów (6M): Kompaktowa zabudowa w standardowej szynie TH35, oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
Konstrukcja modułowa 3-fazowa: Przeznaczona do bezpośredniego pomiaru w układach 3- i 4-przewodowych (typu 3x230/400 V), bez potrzeby stosowania przekładników prądowych do 125 A.

Zgodność z Normami

Licznik ECP310D posiada certyfikat MID (dyrektywa 2014/32/UE), co potwierdza jego zgodność z europejskimi wymaganiami dla przyrządów pomiarowych przeznaczonych do rozliczeń. Urządzenie spełnia również ogólne normy dotyczące aparatury modułowej montowanej na szynie DIN (CE).

Zastosowanie

Licznik Agardio.measure ECP310D dedykowany jest do precyzyjnego pomiaru energii czynnej w trójfazowych instalacjach elektrycznych. Sprawdza się w następujących scenariuszach:

Rozliczanie zużycia energii w budynkach użyteczności publicznej, biurach, magazynach i zakładach produkcyjnych.
Monitorowanie obciążeń w sieciach zasilających urządzenia przemysłowe (maszyny, piece, klimatyzacja).
Integracja z systemami automatyki budynkowej (BMS) i zdalnym odczytem za pomocą wyjścia impulsowego.
Podliczniki dla najemców lub wydzielonych stref w instalacjach wielolokalowych.

Wskazówki Montażowe

Montaż licznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed podłączeniem należy sprawdzić przekrój przewodów (zalecany min. 35 mm² dla obwodu głównego przy 125 A) oraz moment dokręcania zacisków zgodnie z dokumentacją producenta. Należy przestrzegać kolejności faz i kierunku przepływu energii.

FAQ

Czy licznik ma podświetlenie wyświetlacza? W danych producenta nie określono podświetlenia. Standardowo liczniki energii bez wyświetlacza (z wyjściem impulsowym) nie mają wizualizacji – odczyt odbywa się zdalnie.
Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP. Dla aparatury montowanej w rozdzielnicy przyjmuje się zazwyczaj IP20 (ochrona przed dotknięciem palcem). W przypadku pracy w warunkach zapylenia lub wilgoci należy zapewnić odpowiednią obudowę zewnętrzną.
Jakie napięcie zasilania pomocniczego (jeśli wymagane)? Licznik ECP310D jest licznikiem bezpośrednim – napięcie pomiarowe pochodzi z mierzonego obwodu. Nie wymaga osobnego zasilania. Napięcie znamionowe to 3x230/400 V (domyślne dla sieci niskiego napięcia).
