Licznik energii elektrycznej 1-fazowy, 80A 2M, wyjście imp., MID, agardio.measure | ECP180D Hager

Opis i Kluczowe Cechy

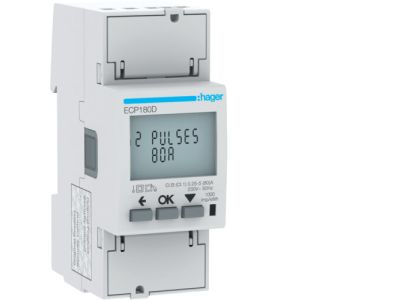

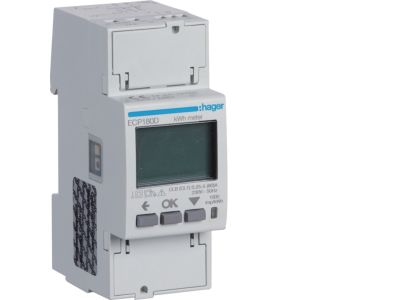

Licznik energii elektrycznej agardio.measure ECP180D to jednofazowe urządzenie pomiarowe o maksymalnym prądzie 80 A i szerokości 2 modułów (2M). Wyposażony w wyjście impulsowe umożliwia zdalny odczyt oraz integrację z systemami monitoringu. Certyfikat MID gwarantuje zgodność z wymogami rozliczeniowymi – idealne rozwiązanie do precyzyjnego pomiaru zużycia energii w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Prąd maksymalny 80 A: obsługa obwodów o dużym obciążeniu, np. całe gospodarstwo domowe lub linia zasilająca mały zakład.
• Wyjście impulsowe: sygnał umożliwiający podłączenie do liczników nadrzędnych, PLC lub systemów BMS (Building Management System) – prosty zdalny monitoring.
• Szerokość 2 modułów (2M): kompaktowa zabudowa w rozdzielnicy na szynie TH35 – oszczędność miejsca w szafie.
• Certyfikat MID (dyrektywa 2014/32/UE): legalizacja do rozliczeń z odbiorcami – dokładność pomiaru zgodna z wymogami prawnymi.
• Konstrukcja 1-fazowa: dedykowana do instalacji jednofazowych (standardowe gniazda 230 V) – łatwy montaż bez modyfikacji układu.

Zgodność z Normami

Licznik spełnia wymagania dyrektywy MID (2014/32/UE) dotyczącej przyrządów pomiarowych przeznaczonych do rozliczeń. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi normami europejskimi. Urządzenie zaprojektowano zgodnie z wytycznymi dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Licznik ECP180D sprawdzi się wszędzie tam, gdzie wymagany jest dokładny, legalizowany pomiar energii elektrycznej w obwodzie jednofazowym. Dzięki wyjściu impulsowemu z łatwością wkomponuje się w systemy zdalnego odczytu i automatyki budynkowej.

• Podliczniki w budynkach wielorodzinnych – rozliczanie zużycia poszczególnych lokali.
• Monitoring zużycia energii w obiektach komercyjnych (biura, sklepy, magazyny) – kontrola kosztów i wykrywanie odbiorników.
• Współpraca z systemami BMS i PLC – zdalny odczyt impulsowy do centralnych paneli zarządzania energią.
• Instalacje fotowoltaiczne z bilansowaniem – pomiar energii pobranej z sieci i oddanej do sieci (w połączeniu z odpowiednim układem).

Wskazówki Montażowe

Montaż licznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przewody przyłączaj zgodnie z dokumentacją producenta – moment dokręcania zacisków oraz przekrój przewodów dobierz do wartości prądu obciążenia (max 80 A). Pamiętaj o zachowaniu odstępów izolacyjnych i odpowiednim chłodzeniu – licznik nie wymaga dodatkowej wentylacji, ale nie należy go zakrywać materiałami izolacyjnymi.

FAQ

• Czy licznik posiada podświetlenie wyświetlacza? Dane techniczne nie zawierają informacji o podświetleniu. W standardowej wersji wyświetlacz jest czytelny przy dobrym oświetleniu zewnętrznym. Szczegóły sprawdź w karcie katalogowej producenta.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje stopnia ochrony IP. Liczniki modułowe montowane w rozdzielnicy zazwyczaj pracują w suchym pomieszczeniu (IP20 lub wyższy w zależności od obudowy). Zainstaluj w rozdzielnicy zamykanej zapewniającej ochronę przed pyłem i wilgocią.
• Czy wyjście impulsowe jest optoizolowane? W dostępnych danych nie określono typu wyjścia. Jest to standardowe wyjście impulsowe o konfiguracji zależnej od modelu – w razie wątpliwości skontaktuj się z producentem lub zapoznaj z pełną dokumentacją techniczną.
