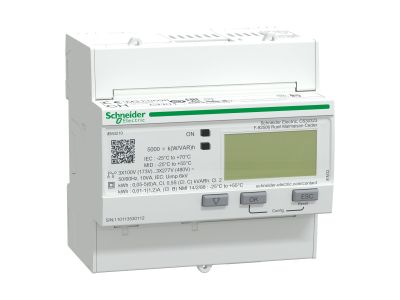

Licznik energii elektrycznej 1/3-fazowy 5A przekł 480V kl.0,5S/C impuls MID cyfr iEM3210 CT, Acti 9 | A9MEM3210 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii elektrycznej Acti 9 iEM3210 o numerze katalogowym A9MEM3210 to zaawansowane urządzenie pomiarowe od renomowanego producenta Schneider Electric. Jest to model dedykowany do pracy w sieciach jedno- oraz trójfazowych, wykorzystujący współpracę z przekładnikami prądowymi (CT) o prądzie wtórnym 5A. Urządzenie charakteryzuje się wyjątkową precyzją, oferując klasę dokładności 0,5S (zgodnie z normą IEC 62053-22), co czyni go idealnym rozwiązaniem do wymagających systemów monitoringu energii.

• Wielofunkcyjność pomiarowa: Urządzenie umożliwia nie tylko zliczanie energii czynnej, ale również monitorowanie wartości chwilowych prądu i napięcia, co pozwala na bieżącą diagnostykę stanu sieci.
• Czytelny wyświetlacz cyfrowy: Zintegrowany ekran LCD zapewnia intuicyjny dostęp do danych pomiarowych oraz parametrów konfiguracyjnych bezpośrednio na panelu frontowym urządzenia.
• Wyjście impulsowe: Licznik wyposażony jest w wyjście impulsowe, które umożliwia zdalne przesyłanie danych o zużyciu energii do systemów nadrzędnych typu BMS lub PLC.
• Kompaktowa obudowa: Szerokość urządzenia dostosowana jest do standardowych rozdzielnic, co pozwala na optymalne zagospodarowanie miejsca na szynie DIN.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania dyrektywy MID (Measuring Instruments Directive), co oznacza, że może być legalnie wykorzystywany do celów rozliczeniowych między dostawcą a odbiorcą energii lub wewnątrzobiektowych rozliczeń najemców. Zgodność z normami IEC 62053-22 (klasa 0,5S) oraz IEC 61557-12 potwierdza najwyższą jakość wykonania oraz stabilność parametrów metrologicznych w długim okresie eksploatacji. Stopień ochrony obudowy zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Licznik iEM3210 znajduje szerokie zastosowanie w sektorze komercyjnym i przemysłowym. Jest nieodzownym elementem nowoczesnych instalacji w:

• Biurowcach i centrach handlowych: Do precyzyjnego podliczania zużycia energii przez poszczególnych najemców.
• Zakładach produkcyjnych i fabrykach: W celu monitorowania energochłonności procesów technologicznych i optymalizacji kosztów operacyjnych.
• Budynkach wielorodzinnych: Jako element systemów zarządzania energią w częściach wspólnych.
• Infrastrukturze krytycznej: Gdzie wymagana jest wysoka niezawodność i dokładność pomiaru przy napięciu znamionowym do 480V.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Podłączenie przekładników: Należy upewnić się, że przekładniki prądowe (CT) są dobrane odpowiednio do prądu znamionowego instalacji, a ich strona wtórna (5A) jest poprawnie spolaryzowana.
• Moment dokręcania zacisków: Aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów, należy stosować odpowiedni moment dokręcania zgodny z dokumentacją techniczną producenta.
• Zabezpieczenie obwodów napięciowych: Zaleca się stosowanie odpowiednich zabezpieczeń nadprądowych na wejściach pomiarowych napięcia.

FAQ

• Czy licznik posiada certyfikat MID? Tak, model iEM3210 posiada certyfikację MID, co pozwala na wykorzystanie go do rozliczeń finansowych.
• Czy urządzenie współpracuje z systemami BMS? Tak, dzięki wyjściu impulsowemu licznik może być zintegrowany z systemami automatyki budynkowej i monitoringu mediów.
• Jaki jest maksymalny prąd pomiarowy? Licznik współpracuje z przekładnikami prądowymi o prądzie wtórnym 5A, co pozwala na pomiar prądów o bardzo dużych wartościach w obwodzie pierwotnym, zależnie od zastosowanego przekładnika.
• Czy licznik mierzy napięcie międzyfazowe? Tak, urządzenie jest przystosowane do pracy w sieciach o napięciu do 480V, umożliwiając precyzyjny pomiar parametrów sieci trójfazowej.
