Licznik energii elektr. 3-fazowy, przekł. 1-5A 4M, Modbus, MID, Agardio.measure | ECR300C Hager

Opis i Kluczowe Cechy

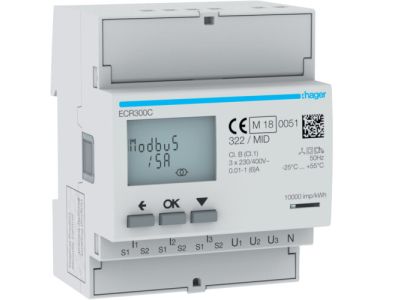

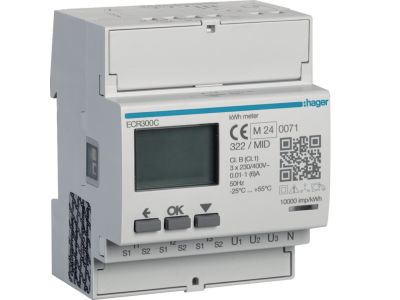

Licznik energii elektrycznej Agardio.measure ECR300C to trójfazowe urządzenie pomiarowe przeznaczone do współpracy z przekładnikami prądowymi o wtórnym prądzie 1-5 A. Dzięki szerokości 4 modułów (4M) montowany jest na szynie TH35 w standardowych rozdzielnicach, co ułatwia instalację w istniejących układach. Certyfikat MID gwarantuje legalizację do rozliczeń handlowych, a interfejs Modbus RTU umożliwia zdalny odczyt danych i integrację z systemami BMS.

• Pomiar trójfazowy z przekładnikami 1-5 A: Umożliwia bezpieczne i dokładne mierzenie energii w obwodach o dużych prądach, bez konieczności podłączania bezpośredniego do szyn prądowych.
• Szerokość 4M (72 mm): Kompaktowa obudowa pozwala na montaż w rozdzielnicy przy minimalnym zajęciu miejsca na szynie DIN.
• Komunikacja Modbus RTU (RS485): Umożliwia zdalne odczytywanie zużycia energii, monitorowanie parametrów sieci i integrację z systemami automatyki budynkowej.
• Certyfikat MID: Gwarantuje zgodność z dyrektywą unijną dla liczników energii, co pozwala na stosowanie urządzenia w rozliczeniach handlowych (podliczniki, bilansowanie energii).
• Przeznaczenie do pracy z przekładnikami prądowymi: Zapewnia elastyczność w doborze przekładni (1A lub 5A) i możliwość pomiaru w sieciach o wysokich prądach bez konieczności stosowania drogich liczników bezpośrednich.

Zgodność z Normami

Licznik energii ECR300C posiada certyfikat MID (dyrektywa 2014/32/UE), potwierdzający jego zgodność z wymaganiami metrologicznymi dla urządzeń używanych w rozliczeniach handlowych. Spełnia również wymogi dyrektywy niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC), co potwierdza deklaracja CE producenta.

Zastosowanie

Licznik Agardio.measure ECR300C znajduje zastosowanie w obiektach wymagających dokładnego pomiaru trójfazowego z możliwością zdalnego odczytu. Idealnie sprawdza się w:

• Podlicznikach w budynkach wielorodzinnych, biurowych i przemysłowych – umożliwia rozliczanie zużycia energii między poszczególnymi odbiorcami.
• Systemach monitoringu energii (BMS, EMS) – integracja przez Modbus pozwala na zbieranie danych w czasie rzeczywistym i analizę profilu obciążenia.
• Obiektach handlowych i magazynowych – pomiar zużycia energii z dokładnością wymaganą do celów handlowych.
• Instalacjach fotowoltaicznych i rekuperacji – kontrola bilansu energii w układach z własnym wytwarzaniem.

Wskazówki Montażowe

Montaż i uruchomienie licznika mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów doprowadzających (obwody prądowe i napięciowe) należy dobrać zgodnie z obowiązującymi normami oraz dokumentacją producenta. Połączenie z przekładnikami prądowymi powinno być wykonane zgodnie z zaleceniami dla układu półpośredniego – zwrócić uwagę na kierunek przepływu prądu (zgodność faz). Szyna komunikacyjna RS485 wymaga okablowania skrętką ekranowaną i prawidłowego terminowania. Szczegółowe dane dotyczące momentów dokręcania zacisków oraz maksymalnych przekrojów przewodów znajdują się w instrukcji dołączonej do produktu.

FAQ

• Czy licznik ECR300C jest legalizowany do rozliczeń handlowych? Tak, posiada certyfikat MID (dyrektywa 2014/32/UE), co pozwala na używanie go jako podlicznika w celach handlowych, np. do rozliczania najemców.
• Czy licznik można podłączyć bezpośrednio do sieci bez przekładników? Nie. Jest to licznik przeznaczony do współpracy z przekładnikami prądowymi o prądzie wtórnym 1 A lub 5 A. Należy zastosować odpowiednie przekładniki dopasowane do prądu pierwotnego sieci.
• Jaki protokół komunikacyjny obsługuje licznik? Komunikacja odbywa się przez interfejs RS485 z protokołem Modbus RTU. Umożliwia to odczyt danych (napięcie, prąd, moc, energia) przez sterowniki PLC, systemy BMS lub koncentratory danych.
