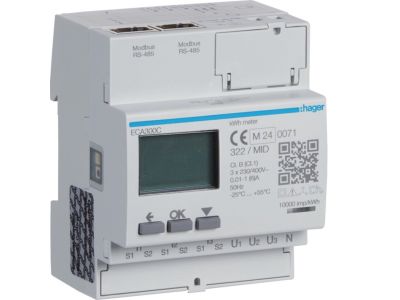

Licznik energii elektr. 3-fazowy, przekł. 1-5A 4M, MID, Agardio.measure | ECA300C Hager

Opis i Kluczowe Cechy

Licznik energii elektrycznej 3‑fazowy Agardio ECA300C to zaawansowane urządzenie pomiarowe przystosowane do współpracy z przekładnikami prądowymi o przekładni 1–5 A. Dzięki certyfikatowi MID może być stosowany w rozliczeniach handlowych i sublicznikowych. Montowany na szynę TH35, zajmuje 4 moduły (4M), co ułatwia integrację w standardowych rozdzielnicach.

• 3‑fazowy pomiar energii: Rejestracja zużycia w trzech fazach jednocześnie – pełny obraz obciążenia instalacji bez konieczności stosowania dodatkowych układów.
• Wejście pomiarowe przez przekładniki 1A/5A: Umożliwia pracę z obwodami o wysokich prądach nominalnych, dobierając odpowiednie przekładniki zewnętrzne – elastyczność konfiguracji.
• Szerokość 4 modułów (4M): Kompaktowa budowa pozwala na montaż w rozdzielnicy bez nadmiernego zajmowania miejsca, zachowując czytelny układ aparatury.
• Certyfikat MID (Legal Metrology): Gwarancja legalizowanej dokładności pomiaru, niezbędnej w zastosowaniach rozliczeniowych – zgodność z wymogami prawa.
• Montaż na szynę TH35: Szybkie i pewne mocowanie w rozdzielnicach modułowych – standard w branży elektroinstalacyjnej.

Zgodność z Normami

Licznik ECA300C posiada certyfikat MID (dyrektywa 2014/32/UE), co potwierdza jego legalizację metrologiczną do celów rozliczeniowych. Urządzenie spełnia również zasadnicze wymogi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej, co dokumentuje oznaczenie CE. W przypadku braku szczegółowych norm produktowych, zalecamy zapoznanie się z deklaracją zgodności producenta.

Zastosowanie

Trójfazowy licznik energii Agardio ECA300C sprawdza się wszędzie tam, gdzie wymagany jest dokładny, legalizowany pomiar zużycia energii elektrycznej – zarówno w obiektach komercyjnych, jak i przemysłowych.

• Rozliczanie zużycia w budynkach wielolokalowych – subliczniki dla najemców.
• Monitorowanie obciążenia w systemach BMS (Building Management Systems) – dane do optymalizacji kosztów.
• Pomiar w zakładach produkcyjnych z wysokimi prądami – współpraca z przekładnikami umożliwia obsługę obwodów głównych.
• Stacje ładowania pojazdów elektrycznych i instalacje OZE – kontrola bilansowania energii.

Wskazówki Montażowe

Montaż licznika ECA300C może wykonywać wyłącznie osoba z odpowiednimi kwalifikacjami (uprawnienia SEP). Urządzenie mocuje się na szynie TH35 w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową – dla wejść pomiarowych zalecane są żyły 2,5 mm² (zgodnie z dokumentacją producenta). Momenty dokręcania zacisków muszą być zgodne z instrukcją dołączoną do urządzenia.

FAQ

• Czy licznik ECA300C posiada własny wyświetlacz? W danych produktu nie określono wyświetlacza. Jest to moduł pomiarowy przeznaczony do współpracy z zewnętrznymi systemami odczytu (np. PLC, licznik nadrzędny).
• Jaki stopień ochrony ma licznik? Producent nie podał stopnia IP. Ze względu na montaż w rozdzielnicy modułowej – typowa ochrona to IP20 od czoła przy zamkniętej szafce.
• Jakie przekładniki prądowe należy stosować? Licznik współpracuje z przekładnikami o przekładni 1A lub 5A (wyjście wtórne). Zalecamy stosowanie przekładników spełniających normę IEC 61869‑2. Dobór uzwojenia pierwotnego zależy od prądu obciążenia.
