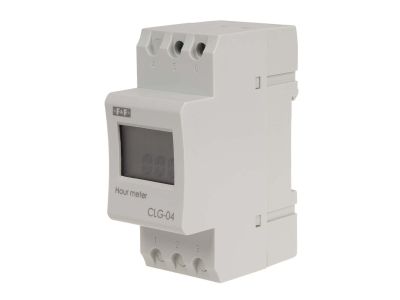

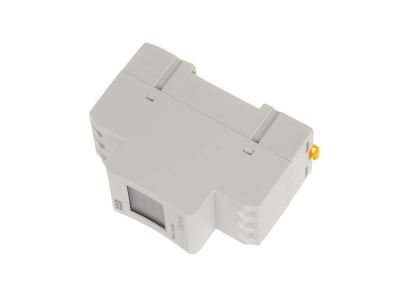

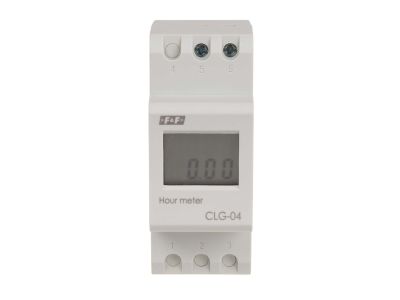

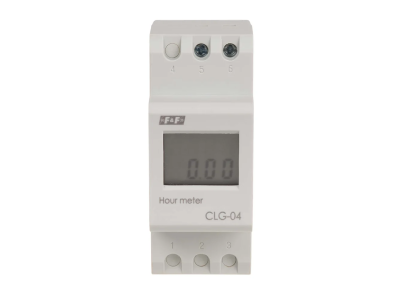

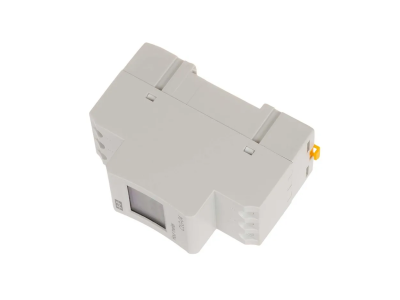

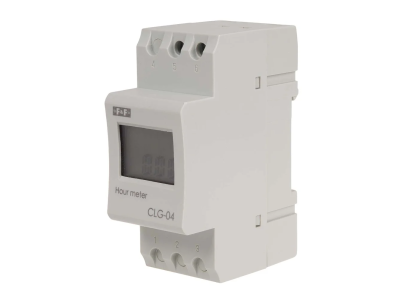

Licznik czasu pracy z zasilaniem bateryjnym, do montazu na szynie DIN | CLG-04 F&F

Opis i Kluczowe Cechy

Licznik czasu pracy CLG-04 to uniwersalne urządzenie przeznaczone do rejestracji czasu eksploatacji urządzeń elektrycznych. Posiada przekaźnikowe wyjście wykonawcze (1×NO/NC) o obciążalności prądowej do 8 A, co umożliwia bezpośrednie sterowanie sygnalizacją lub odbiornikami o umiarkowanym poborze mocy. Szeroki zakres napięcia zasilania 24÷264 V AC/DC pozwala na pracę zarówno w instalacjach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych zasilaczy. Urządzenie zajmuje 3 moduły (52,5 mm) na szynie DIN TH35, co ułatwia zabudowę w standardowych rozdzielnicach. Wejścia liczące i resetu akceptują sygnały napięciowe 10÷264 V AC/DC, co zapewnia kompatybilność z szeroką gamą czujników i styczników.

• Maksymalny prąd obciążenia 8 A (przekaźnik 1×NO/NC): Pozwala na bezpieczne włączanie/wyłączanie odbiorników o mocy do 1840 W (przy 230 V AC) bez ryzyka przeciążenia styków.
• Napięcie zasilania 24÷264 V AC/DC: Uniwersalność – jeden model sprawdzi się w instalacjach 24 V (sterowanie, automatyka) oraz 230/400 V (rozdzielnice przemysłowe).
• Zakres temperatury pracy -20÷50°C: Gwarantuje niezawodną pracę w warunkach przemysłowych, również w nieogrzewanych pomieszczeniach.
• Wejścia liczące i RESET (10÷264 V AC/DC): Umożliwiają podłączenie sygnałów z przycisków, czujników lub wyjść PLC bez dodatkowych konwerterów napięcia.
• Maksymalna zliczana wartość 999 999: Zapewnia długi okres monitorowania bez potrzeby resetowania – idealne do ewidencji czasu pracy maszyn i urządzeń.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Zaprojektowane zgodnie z dobrą praktyką inżynierską oraz standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej.

Zastosowanie

Licznik czasu pracy CLG-04 znajduje zastosowanie wszędzie tam, gdzie konieczne jest dokładne monitorowanie czasu eksploatacji urządzeń w celu planowania przeglądów, rozliczeń międzywydziałowych lub badania obciążenia linii produkcyjnych.

• Monitorowanie czasu pracy silników, pomp, wentylatorów i innych maszyn w przemyśle.
• Rejestracja czasu załączenia oświetlenia lub ogrzewania w zarządzaniu energią.
• Zliczanie impulsów z czujników przepływu, liczników cykli lub sygnałów z wyjść sterowników PLC.
• Automatyka budynkowa – kontrola czasu pracy wentylacji, klimatyzacji lub rolet.

Wskazówki Montażowe

Montaż i podłączenie licznika powinny być wykonane wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 4 mm²; moment dokręcający nie powinien przekraczać 0,5 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a obwody zasilające zabezpieczyć odpowiednim bezpiecznikiem.

FAQ

• Czy licznik ma podświetlenie wyświetlacza? W danych technicznych nie podano informacji o podświetleniu – zakłada się, że wyświetlacz jest odczytalny przy dostatecznym oświetleniu zewnętrznym. W przypadku potrzeby podświetlenia należy sprawdzić wersję produktu.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – oznacza to, że urządzenie jest chronione przed ciałami stałymi o średnicy ≥12,5 mm, ale nie jest odporne na wilgoć. Należy montować je w obudowie zapewniającej wyższy stopień ochrony w środowiskach wilgotnych.
• Jak skonfigurować styk przekaźnika – NO czy NC? Przekaźnik posiada jeden zestyk przełączny (1×NO/NC). Obsługa (np. wybór trybu pracy – zanikowy lub załączeniowy) wymaga zewnętrznego połączenia styków zgodnie z potrzebami aplikacji. Szczegóły funkcji czasowych znajdziesz w instrukcji producenta.
