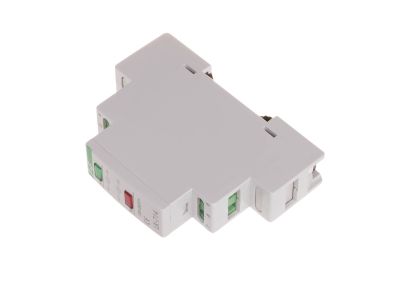

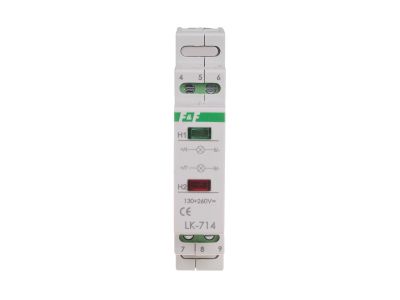

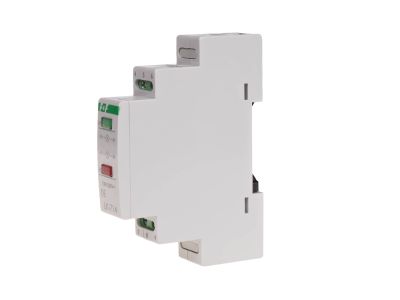

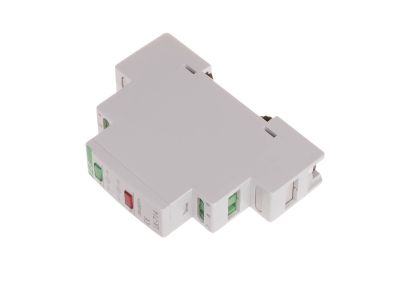

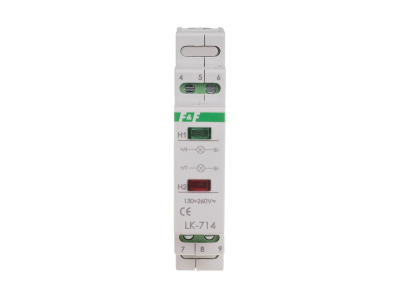

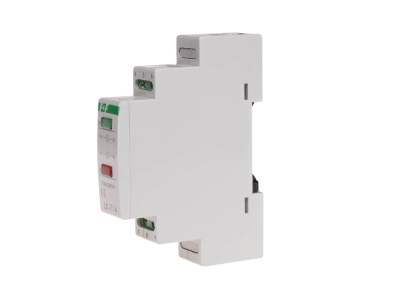

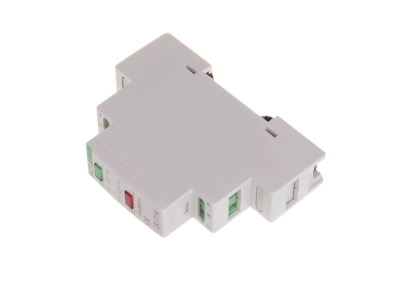

Lampka sygnalizacyjna zasilania-dustanowa LK-714 5-10V | LK-714-5-10V F&F

Alternatywny kod produktu: LK-714 5÷10V

Opis i Kluczowe Cechy

Lampka sygnalizacyjna dwustanowa LK-714-5-10V firmy LK to kompaktowe urządzenie do optycznej sygnalizacji stanów w obwodach sterowania. Przeznaczona do napięcia zasilania 5–10 V AC/DC, wyposażona w dwie diody LED o średnicy 5 mm – zieloną i czerwoną, co umożliwia wyraźne rozróżnienie dwóch stanów (np. załączony / wyłączony, praca / przerwa). Dzięki szerokości 1 modułu (18 mm) zajmuje minimum miejsca w rozdzielnicy, a montaż na szynie TH35 oraz zaciski śrubowe 2,5 mm² upraszczają instalację.

• Napięcie zasilania 5–10 V AC/DC: uniwersalny zakres pozwala na pracę zarówno w obwodach prądu stałego, jak i zmiennego, bez konieczności stosowania dodatkowych przetwornic.
• Dwustanowa sygnalizacja LED (zielona + czerwona): szybka, intuicyjna identyfikacja dwóch stanów pracy – idealna do wizualizacji statusu procesu, odbiornika lub linii.
• Pobór mocy 0,8 W: minimalne obciążenie obwodu sterowania, niskie straty energii i długa żywotność komponentów.
• Przyłącze zacisków śrubowych 2,5 mm²: pewne i trwałe połączenie przewodów, łatwy montaż i demontaż w standardowych listwach.
• Obudowa 1 moduł (18 mm) na szynę 35 mm: oszczędność miejsca w rozdzielnicy i zgodność z systemami aparatury modułowej DIN.

Zgodność z Normami

Lampka sygnalizacyjna LK-714-5-10V została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Stopień ochrony IP20 gwarantuje bezpieczną pracę w suchych pomieszczeniach rozdzielnic i szaf sterowniczych.

Zastosowanie

Lampka LK-714-5-10V znajduje zastosowanie wszędzie tam, gdzie niezbędna jest jednoznaczna wizualizacja dwóch stanów binarnych w obwodach niskonapięciowych sterowania i automatyki.

• Sygnalizacja stanu załączenia/wyłączenia odbiorników (silniki, zawory, grzałki) w szafach sterowniczych.
• Wskazywanie trybu pracy urządzeń: praca – postój, automat – ręczny, normalny – awaryjny.
• Monitorowanie obecności napięcia w obwodach pomocniczych (PLC, przekaźniki, styczniki) w systemach automatyki budynkowej i przemysłowej.
• Optyczna kontrola zadziałania zabezpieczeń lub sygnalizacja alarmów w prostych instalacjach sterowania.

Wskazówki Montażowe

Montaż i podłączenie lampki LK-714-5-10V powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody przyłączeniowe należy podłączyć do zacisków śrubowych, dokręcając śruby momentem 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do rzeczywistego prądu w obwodzie (maks. 2,5 mm²). Przed każdą ingerencją w instalację bezwzględnie odłączyć napięcie zasilające.

FAQ

• Czy lampka jest podświetlana? Jakie kolory diód? Tak, lampka posiada dwie diody LED o średnicy 5 mm – zieloną i czerwoną. Świecą one w zależności od podanego napięcia (dwustanowa praca). Brak dodatkowego podświetlenia tła.
• Jaki jest stopień ochrony IP? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm. Urządzenie nie jest odporne na wilgoć ani wodę – przeznaczone do montażu w suchych pomieszczeniach.
• Czy lampka działa tylko na prąd stały, czy także na zmienny? Lampka jest zasilana napięciem 5–10 V zarówno AC, jak i DC, co potwierdza oznaczenie „5÷10 V AC/DC”. Może być stosowana w obwodach sterowania prądu zmiennego i stałego w podanym zakresie.
