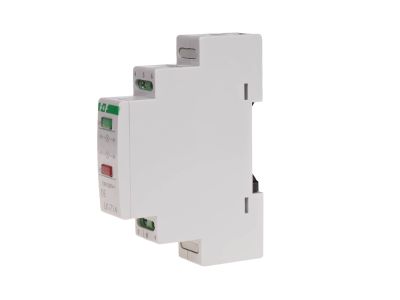

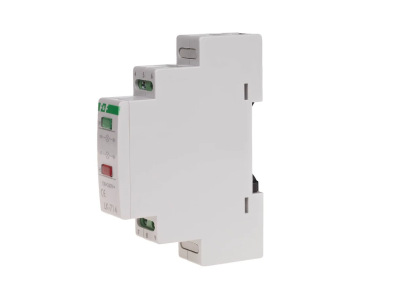

Lampka sygnalizacyjna zasilania-dustanowa LK-714 30-130V | LK-714-30-130V F&F

Alternatywny kod produktu: LK-714 30÷130V

Opis i Kluczowe Cechy

Lampka sygnalizacyjna dwustanowa LK-714 (numer katalogowy LK-714-30-130V) przeznaczona jest do optycznej sygnalizacji stanów w obwodach elektrycznych. Urządzenie zasilane jest napięciem 30÷130 V AC/DC, co zapewnia szeroki zakres zastosowań zarówno w instalacjach prądu przemiennego, jak i stałego. Wbudowane dwie diody LED o średnicy 5 mm – zielona i czerwona – umożliwiają wyraźne rozróżnienie dwóch stanów (np. praca/awaria, otwarte/zamknięte). Lampka zajmuje 1 moduł (18 mm) na szynie TH35, co pozwala oszczędzić miejsce w rozdzielnicy. Pobór mocy wynosi zaledwie 0,8 W, co przekłada się na niskie zużycie energii i długą żywotność diod.

• Napięcie zasilania 30÷130 V AC/DC: uniwersalna praca w instalacjach prądu przemiennego i stałego bez konieczności stosowania dodatkowych przetwornic.
• Dwie diody LED (zielona + czerwona): wyraźna, dwustanowa sygnalizacja – jeden kolor dla stanu normalnego, drugi dla alarmu lub zmiany stanu.
• Przyłącze zaciskami śrubowymi 2,5 mm²: bezpieczne i pewne połączenie przewodów, łatwy montaż w standardowych obwodach sterowania.
• Wymiary 1 moduł (18 mm): oszczędność miejsca na szynie DIN, idealne do kompaktowych rozdzielnic i szaf sterowniczych.
• Stopień ochrony IP20: zabezpieczenie przed dostępem do części czynnych – dedykowane do montażu wewnątrz rozdzielnic.

Zgodność z Normami

Lampka sygnalizacyjna LK-714 została zaprojektowana zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Producent deklaruje zgodność z obowiązującymi przepisami bezpieczeństwa dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Uniwersalna lampka dwustanowa sprawdza się wszędzie tam, gdzie konieczne jest szybkie, wzrokowe rozpoznanie stanu obwodu lub odbiornika. Zastosowania obejmują między innymi:

• Sygnalizacja obecności napięcia zasilania w szafach sterowniczych i rozdzielnicach.
• Wizualizacja stanu pracy styczników, przekaźników lub siłowników – np. załączony / wyłączony.
• Informowanie o stanie procesu technologicznego: praca / przerwa, otwarte / zamknięte, gotowy / awaria.
• Sygnalizacja w układach automatyki budynkowej, np. trybu ogrzewania / chłodzenia.

Wskazówki Montażowe

Montaż lampki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Zaciski śrubowe należy dokręcać momentem 0,4 Nm zgodnie z dokumentacją producenta. Przekrój podłączanych przewodów nie może przekraczać 2,5 mm² i musi być dobrany do prądu w obwodzie.

FAQ

• Czy lampka jest podświetlana diodami LED? Tak – wyposażono ją w dwie diody LED o średnicy 5 mm: jedną zieloną, drugą czerwoną. Obie pracują niezależnie, umożliwiając sygnalizację dwustanową.
• Jaki stopień ochrony ma lampka LK-714? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części czynnych, ale nie przed wilgocią ani pyłem. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic suchych pomieszczeń.
• Jak działa tryb dwustanowy? Lampka wyświetla jeden z dwóch kolorów (zielony lub czerwony) w zależności od podanego napięcia sterującego lub zmiany stanu obwodu. Służy do wizualnego rozróżnienia dwóch stanów binarnych, np. „włączone” / „wyłączone”.
