Lampka sygnalizacyjna zasilania-dustanowa LK-714 130-260V | LK-714 F&F

Alternatywny kod produktu: LK-714 130÷260V

Opis i Kluczowe Cechy

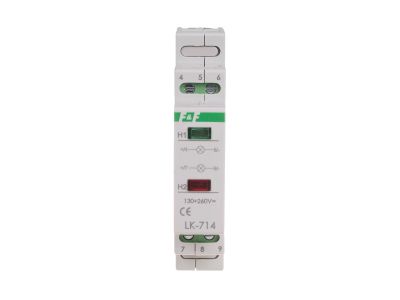

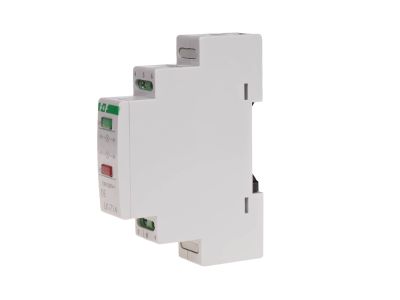

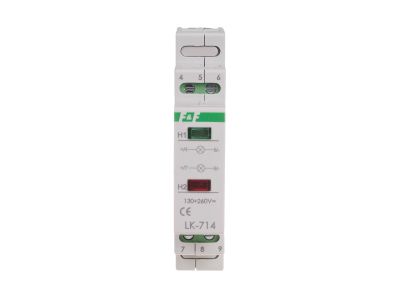

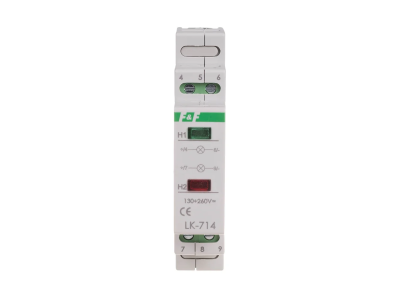

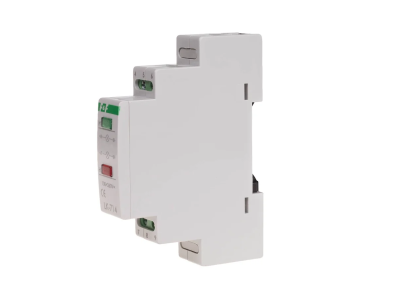

Lampka sygnalizacyjna dwustanowa LK-714 przeznaczona jest do optycznej sygnalizacji dwóch różnych stanów obwodów lub odbiorników. Dzięki zasilaniu w szerokim zakresie 130÷260 V AC/DC oraz dwóm diodom LED (zielona i czerwona) umożliwia wyraźne rozróżnienie stanów np. praca / przerwa, załączone / wyłączone. Urządzenie zamontowane w obudowie o szerokości 1 modułu (18 mm) pozwala zaoszczędzić miejsce w rozdzielnicy, a zaciski śrubowe przyjmujące przewody do 2,5 mm² zapewniają pewne i trwałe połączenie.

• Zakres napięcia 130÷260 V AC/DC: uniwersalna praca zarówno w instalacjach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych przetwornic.
• Dwie diody LED (zielona i czerwona) Ø5 mm: wyraźna sygnalizacja dwóch stanów – kolor zielony informuje o jednym stanie, czerwony o drugim, co ułatwia szybką ocenę sytuacji.
• Pobór mocy 0,8 W: bardzo niskie zużycie energii, minimalne obciążenie instalacji i niskie koszty eksploatacji.
• Kompaktowa obudowa 1 moduł (18 mm): oszczędność miejsca na szynie DIN TH35, idealna do ciasnych rozdzielnic.
• Stopień ochrony IP20: ochrona przed ciałami stałymi o średnicy powyżej 12 mm – bezpieczna praca wewnątrz rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Lampka sygnalizacyjna LK-714 została zaprojektowana zgodnie z europejskimi wymaganiami bezpieczeństwa i jakości. Posiada certyfikację CE, potwierdzającą spełnienie obowiązujących dyrektyw. Przeznaczona do montażu w instalacjach wykonanych według standardów DIN.

Zastosowanie

Lampka LK-714 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest wizualna informacja o stanie obwodu lub urządzenia. Dzięki dwóm kolorom diod może sygnalizować dwa przeciwstawne stany.

• Sygnalizacja pracy i przerwy w maszynach, urządzeniach przemysłowych lub liniach produkcyjnych.
• Informacja o załączeniu/wyłączeniu zasilania odbiorników (np. pompy, wentylatory, nagrzewnice).
• Optyczna kontrola stanu styczników, przekaźników lub wyjść sterowników PLC.
• Automatyka budynkowa – sygnalizacja stanu oświetlenia, rolet, bram czy systemów alarmowych.

Wskazówki Montażowe

Montaż i podłączenie lampki sygnalizacyjnej LK-714 mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Połączenia należy wykonać z użyciem przewodów o przekroju dostosowanym do prądu obciążenia (maks. 2,5 mm² dla zacisków śrubowych). Momenty dokręcania zacisków zalecane przez producenta: 0,4 Nm. Należy zachować ostrożność, aby nie uszkodzić obudowy ani diod.

FAQ

• Czy lampka LK-714 podświetla się sama, czy wymaga zewnętrznego napięcia? Lampka jest urządzeniem aktywnym – do świecenia diod wymaga podania napięcia zasilającego w zakresie 130÷260 V AC/DC. Nie jest to bierna neonówka, a diody LED sterowane elektronicznie.
• Jaki stopień ochrony ma lampka i czy można ją montować na zewnątrz? Stopień ochrony wynosi IP20. Oznacza to ochronę przed dotknięciem i ciałami stałymi >12 mm, ale brak ochrony przed wilgocią. Lampka przeznaczona jest do montażu wewnątrz rozdzielnic i szaf sterowniczych (w suchym pomieszczeniu).
• Jak działają dwie diody LED – czy świecą jednocześnie? Lampka jest dwustanowa – w zależności od stanu wejścia (np. obecność napięcia, sygnał zewnętrzny) zaświeca się dioda zielona lub czerwona. Nie ma możliwości świecenia obu jednocześnie. Służy to do rozróżnienia dwóch przeciwstawnych stanów.
