Lampka sygnalizacyjna trójkątna, 230V, transparentna | 078571 Legrand

Opis i Kluczowe Cechy

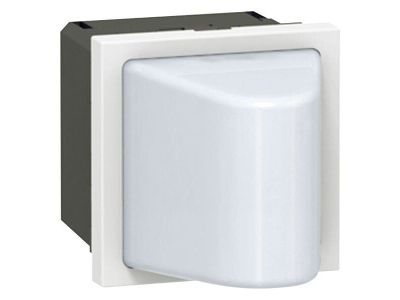

Lampka sygnalizacyjna trójkątna o symbolu 078571 to element przeznaczony do wizualnej sygnalizacji w rozdzielnicach modułowych. Urządzenie zasilane napięciem 230 V~, dostępne w dwóch wariantach mocy (0,2 W i 1 W), emituje białe światło. Dzięki szerokości 2 modułów (standard 18 mm na moduł) zajmuje minimalną ilość miejsca na szynie DIN, co ułatwia gęstą zabudowę aparatury.

• Napięcie zasilania 230 V~: umożliwia bezpośrednie wpięcie do obwodów oświetleniowych i sygnalizacyjnych bez konieczności stosowania dodatkowych zasilaczy.
• Moc 0,2 W / 1 W: niski pobór energii przy zachowanej widoczności sygnału – ekonomiczna praca w trybie ciągłym.
• Szerokość 2 modułów: kompaktowa zabudowa na szynie TH35 pozwala na oszczędność miejsca w rozdzielnicy.
• Kolor światła biały: neutralna barwa odpowiednia do ogólnej sygnalizacji stanu pracy lub alarmu.
• Transparentna obudowa trójkątna: wyraźna widoczność sygnału pod różnymi kątami, ułatwia szybką identyfikację stanu obwodu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jest przeznaczony do montażu w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami (w tym normą PN-IEC 60364). Szczegółowe dane dotyczące konkretnych norm prosimy sprawdzić w pełnej dokumentacji technicznej producenta.

Zastosowanie

Lampka sygnalizacyjna 078571 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wizualna informacja o stanie obwodu elektrycznego lub pracy urządzenia. Montowana w rozdzielnicach modułowych, panelach sterowniczych i szafach automatyki.

• Sygnalizacja obecności napięcia w obwodzie zasilania.
• Wskazywanie stanu pracy styczników, przekaźników lub rozłączników.
• Informowanie o alarmie, awarii lub przekroczeniu dopuszczalnych parametrów w systemach automatyki budynkowej.
• Sygnalizacja pozycji łączników (załączony/wyłączony) w panelach operatorskich.

Wskazówki Montażowe

Montaż lampki sygnalizacyjnej powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać do prądu obwodu zgodnie z normą PN-IEC 60364. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów należy stosować według dokumentacji producenta. Zaleca się stosowanie odpowiednich osłon i oznakowania.

FAQ

• Jakie jest napięcie zasilania lampki? Lampka zasilana jest napięciem 230 V~ (prąd przemienny).
• Ile modułów szerokości zajmuje lampka? Lampka ma szerokość 2 modułów (standard 18 mm na moduł), co daje 36 mm – jest to kompaktowy wymiar ułatwiający gęstą zabudowę.
• Czy lampkę można zamontować na szynie DIN? Tak, lampka przeznaczona jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Montaż na szynie wykonuje się poprzez zatrzaśnięcie.
