Lampka sygnalizacyjna L316 pomarańczowa, 230V | 604079 Legrand

Opis i Kluczowe Cechy

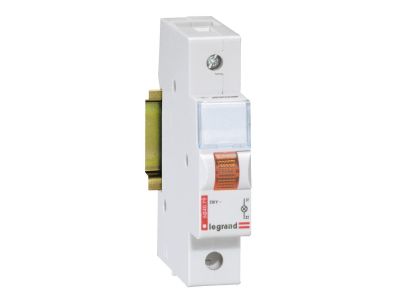

Lampka sygnalizacyjna L316 (symbol 604079) to urządzenie sygnalizacyjne w kolorze pomarańczowym, przeznaczone do montażu w rozdzielnicach na szynie TH35. Zasilanie 230V AC, stopień ochrony IP20 oraz szerokość 1 modułu (17,5 mm) zapewniają kompaktową i bezpieczną sygnalizację stanów pracy w instalacjach elektrycznych. Wyposażona w niewymienny neonowy element świecący oraz okienko do opisu aparatu.

• Napięcie 230V AC: bezpośrednie zasilanie z typowej sieci energetycznej – łatwa integracja bez konieczności stosowania dodatkowych zasilaczy.
• Neonowy element świecący (niewymienny): trwała i niezmienna sygnalizacja świetlna przez cały okres eksploatacji urządzenia.
• Okienko do opisu aparatu: umożliwia łatwe oznaczenie sygnalizowanej funkcji (np. „Załączone”, „Awaria”) – przyspiesza identyfikację w rozdzielnicy.
• Szerokość 1 modułu 17,5 mm: oszczędność miejsca na szynie DIN – maksymalne wykorzystanie przestrzeni w rozdzielnicy.
• Stopień ochrony IP20: odpowiedni do stosowania wewnątrz suchych pomieszczeń, w osłonach i rozdzielnicach – chroni przed dotykiem przypadkowym.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury sygnalizacyjnej oraz posiada certyfikat CE. Montaż i eksploatacja zgodne z obowiązującymi przepisami bezpieczeństwa elektrycznego.

Zastosowanie

Pomarańczowa lampka sygnalizacyjna L316 sprawdza się w różnorodnych obwodach sterowania i sygnalizacji, gdzie wymagane jest wskazanie stanu pracy urządzenia lub ostrzeżenie.

• Sygnalizacja załączenia zasilania w rozdzielnicach głównych i podrzędnych.
• Wskazanie stanu pracy styczników, przekaźników lub sterowników PLC.
• Oznaczenie trybu awaryjnego lub alarmowego w szafach sterowniczych.
• Identyfikacja obwodów w automatyce budynkowej (np. wentylacja, ogrzewanie).

Wskazówki Montażowe

Montaż lampki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Urządzenie mocowane jest na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Nie dopuszcza się stosowania elementu świecącego poza obudową rozdzielnicy.

FAQ

• Czy lampka wyposażona jest w diodę LED? Nie, zastosowano niewymienny neonowy element świecący. Jest on trwale zintegrowany i nie przewidziano możliwości jego wymiany.
• Jaki jest stopień ochrony lampki? IP20 – przeznaczona do montażu wewnątrz rozdzielnic i suchych pomieszczeń. Nie chroni przed wilgocią ani bryzganiem.
• Czy okienko do opisu umożliwia włożenie standardowej etykiety? Tak, w okienko można wsunąć pasek papieru lub folii z opisem – ułatwia to identyfikację sygnalizowanej funkcji w szafie sterowniczej.
