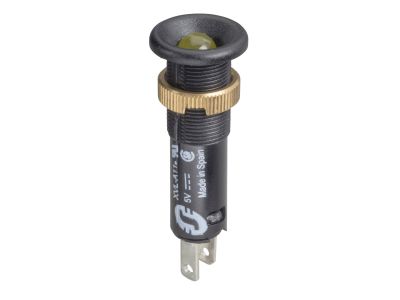

Lampka sygnalizacyjna Fi-8mm żółta wystający LED 24V Harmony XVL | XVLA135 Schneider Electric

Opis i Kluczowe Cechy

Lampka sygnalizacyjna Schneider Electric Harmony XVL symbol XVLA135 to kompaktowy wskaźnik LED w kolorze żółtym, przeznaczony do montażu w otworze o średnicy 8 mm. Zasilana napięciem 24 V AC/DC, zapewnia wyraźną sygnalizację optyczną widoczną z odległości od 35 do 50 metrów. Dioda LED o dużej jasności gwarantuje niski pobór mocy i długą żywotność, co czyni ją ekonomicznym rozwiązaniem do paneli sterowniczych i szaf automatyki.

• Napięcie zasilania 24 V AC/DC: Możliwość stosowania zarówno w obwodach prądu stałego, jak i przemiennego – uniwersalność w instalacjach niskonapięciowych.
• Emisja światła żółtego (LED): Wyraźna sygnalizacja ostrzegawcza lub stanu, widoczna w typowych warunkach oświetlenia przemysłowego.
• Zasięg sygnalizacji 35–50 m: Skuteczne informowanie operatora o stanie urządzenia nawet z większej odległości.
• Średnica otworu montażowego 8 mm: Szybki i standardowy montaż w panelach oraz puszkach bez konieczności stosowania dodatkowych adapterów.
• Konstrukcja wystająca: Dobra widoczność diody z boku i z przodu panelu, co zwiększa kąt obserwacji sygnału.

Zgodność z Normami

Lampka sygnalizacyjna XVLA135 została zaprojektowana zgodnie z wymaganiami europejskich dyrektyw i posiada oznaczenie CE. Przeznaczona do użytku w instalacjach elektrycznych wykonanych według obowiązujących norm bezpieczeństwa.

Zastosowanie

Dzięki niewielkim rozmiarom i wysokiej jasności, lampka XVLA135 sprawdza się w różnorodnych aplikacjach wymagających niezawodnej sygnalizacji optycznej.

• Sygnalizacja stanu pracy urządzeń (załącz/wyłącz/awaria) w szafach sterowniczych i rozdzielnicach.
• Wizualne potwierdzenie impulsów sterujących z przycisków, styczników lub przekaźników.
• Ostrzeganie o przekroczeniu parametrów (np. temperatura, ciśnienie) w automatyce procesowej.
• Wskazanie obecności napięcia w obwodach pomocniczych (sygnalizacja pomocnicza).

Wskazówki Montażowe

Montaż lampki sygnalizacyjnej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przeznaczone jest do mocowania w otworze o średnicy 8 mm w panelu o grubości do 2 mm. Połączeń przewodów dokonuje się zgodnie z dokumentacją techniczną, dobierając przekrój żył do prądu obciążenia (max. 0,5 mm²). Nie należy przekraczać maksymalnego momentu dokręcania śrub zacisków podanego przez producenta.

FAQ

• Czy lampka jest podświetlana diodą LED? Tak, źródłem światła jest energooszczędna dioda elektroluminescencyjna (LED), zapewniająca dużą jasność i długą żywotność.
• Jaki jest stopień ochrony lampki? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo lampki panelowe montowane w suchych pomieszczeniach wewnętrznych osiągają ochronę IP20 od strony czołowej. W środowiskach o podwyższonej wilgotności lub zapyleniu należy stosować dodatkowe osłony.
• Jaka jest średnica otworu montażowego? Wymagany otwór w panelu ma średnicę 8 mm. Należy go przygotować przed montażem, aby zapewnić stabilne osadzenie lampki.
