Lampka sygnalizacyjna 3SU1, 22mm, 24VAC/DC okrągła, żółta, SIRIUS ACT | 3SU1102-6AA30-1AA0 Siemens

Alternatywny kod produktu: 3SU11026AA301AA0

Opis i Kluczowe Cechy

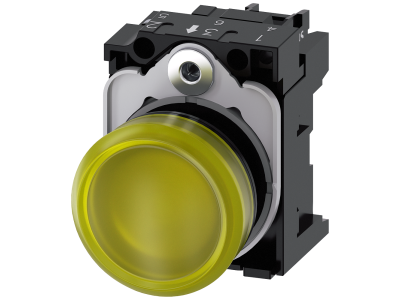

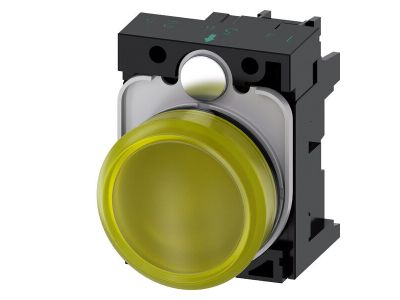

Lampka sygnalizacyjna Siemens SIRIUS ACT 3SU1102-6AA30-1AA0 to okrągły sygnalizator żółty przeznaczony do montażu w otworze o średnicy 22 mm. Urządzenie pracuje przy napięciu 24 V AC/DC, co pozwala na stosowanie zarówno w obwodach prądu przemiennego, jak i stałego. Dedykowana do wizualnej sygnalizacji stanów pracy w szafach sterowniczych i rozdzielnicach, stanowi element modułowego systemu SIRIUS ACT.

• Napięcie zasilania 24 V AC/DC: Uniwersalne zasilanie – jedna lampka do obwodów prądu przemiennego i stałego, upraszcza magazynowanie i montaż.
• Średnica otworu montażowego 22 mm: Standardowy wymiar zgodny z międzynarodowymi normami, umożliwia szybki montaż w płycie czołowej.
• Kolor sygnalizacji żółty: Wyraźna identyfikacja stanu ostrzegawczego lub informacyjnego według powszechnie stosowanych konwencji.
• System modułowy SIRIUS ACT: Możliwość łączenia z przyciskami, przełącznikami i blokami styków w jednolitej linii wizualnej i montażowej.
• Wersja kompaktowa z wbudowanym modułem elektrycznym: Gotowa do użycia, nie wymaga dodatkowego okablowania – montaż i podłączenie tylko dwóch przewodów.

Zgodność z Normami

Produkt zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z wymaganiami systemu zarządzania jakością Siemens.

Zastosowanie

Lampka sygnalizacyjna 3SU1 znajduje zastosowanie w szafach sterowniczych, rozdzielnicach i panelach operatorskich, gdzie wymagana jest wizualna informacja o stanie urządzenia lub procesu.

• Sygnalizacja stanu załączenia/napięcia w obwodach sterowania maszyn i urządzeń.
• Wskazanie trybu pracy (np. praca automatyczna/ręczna) w szafach sterowniczych.
• Ostrzeżenie o stanie awaryjnym lub przekroczeniu parametrów (przy zastosowaniu odpowiedniego sterownika).
• Sygnalizacja w puszkach przyciskowych i pulpitach operatorskich jako element systemu SIRIUS ACT.

Wskazówki Montażowe

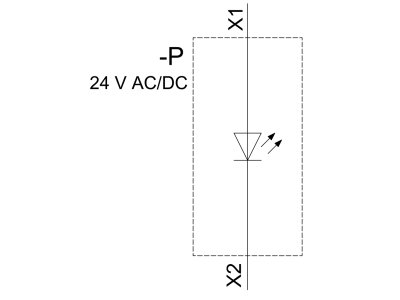

Montaż i podłączenie lampki sygnalizacyjnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się w otworze o średnicy 22 mm w płycie czołowej o grubości do 6 mm. Moment dokręcania elementów mocujących oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Połączenia wykonać zgodnie ze schematem elektrycznym, zachowując polaryzację dla napięcia stałego (DC).

FAQ

• Czy lampka posiada wbudowany moduł LED? Tak, lampka sygnalizacyjna 3SU1102-6AA30-1AA0 jest w wersji kompaktowej z wbudowanym modułem elektrycznym, który zawiera żółte źródło światła. Działa przy napięciu 24 V AC/DC.
• Jaki jest stopień ochrony (IP) lampki? Producent nie podaje konkretnego stopnia ochrony dla samej lampki. Standardowo w montażu na płycie czołowej wewnątrz rozdzielnicy urządzenia posiadają IP20. Dla montażu zewnętrznego należy zastosować odpowiednią obudowę.
• Czy lampka może pracować zarówno przy napięciu AC, jak i DC? Tak, lampka jest przystosowana do napięcia 24 V zarówno prądu przemiennego, jak i stałego. Przy napięciu DC należy zwrócić uwagę na właściwą polaryzację.
