Lampka sygnalizacyjna 3SU1, 22mm, 24VAC/DC okrągła, zielona, SIRIUS ACT | 3SU1102-6AA40-1AA0 Siemens

Alternatywny kod produktu: 3SU11026AA401AA0

Opis i Kluczowe Cechy

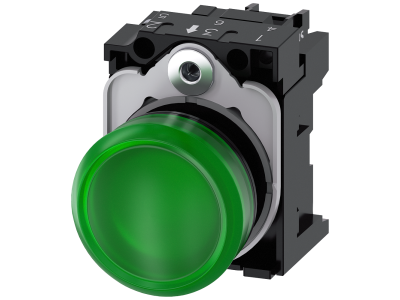

Lampka sygnalizacyjna Siemens SIRIUS ACT, symbol 3SU1102-6AA40-1AA0, to okrągły element sygnalizacyjny przystosowany do montażu w otworze 22 mm. Dzięki napięciu zasilania 24 V AC/DC sprawdza się zarówno w obwodach prądu stałego, jak i przemiennego – jedno urządzenie pokrywa różne standardy instalacji. Zielona barwa światła zapewnia czytelną, intuicyjną sygnalizację stanów normalnych lub bezpiecznych w szafach sterowniczych i panelach operatorskich.

• Napięcie 24 V AC/DC: uniwersalne zasilanie eliminuje potrzebę stosowania oddzielnych wersji dla prądu stałego i przemiennego, co ułatwia magazynowanie i dobór.
• Średnica otworu montażowego 22 mm: standardowy wymiar zgodny z międzynarodowymi normami panelowymi, umożliwiający szybki montaż w typowych obudowach.
• Okrągły kształt i zielona barwa: wyraźna widoczność z różnych kątów oraz jednoznaczna interpretacja sygnałów (stan gotowości, praca, bezpieczeństwo).
• System modułowy SIRIUS ACT: umożliwia łączenie z blokami stykowymi lub LED (dostępne osobno) oraz łatwą wymianę elementów w istniejącej instalacji.
• Kompaktowa konstrukcja: niska głębokość zabudowy pozwala na instalację nawet w płytkich puszkach czy panelach o ograniczonej przestrzeni.

Zgodność z Normami

Lampka sygnalizacyjna została zaprojektowana zgodnie z wymogami dyrektyw europejskich i posiada certyfikat CE. Jej parametry konstrukcyjne są zgodne z ogólnie przyjętymi standardami dla aparatury modułowej w obwodach sterowania i sygnalizacji. Konkretne numery norm nie zostały podane przez producenta w dostępnych danych.

Zastosowanie

Lampka sygnalizacyjna znajduje zastosowanie w instalacjach wymagających optycznego informowania o stanie procesu lub urządzenia. Dzięki niskiemu napięciu i uniwersalnemu zasilaniu sprawdza się w różnych środowiskach przemysłowych i komercyjnych.

• Sygnalizacja stanów pracy maszyn i urządzeń (np. uruchomienie, gotowość, błąd) w szafach sterowniczych i panelach operatorskich.
• Wskazywanie alarmów w automatyce budynkowej – informowanie o zadziałaniu czujek, otwarciu drzwi czy przekroczeniu progów.
• Potwierdzenie wykonania polecenia w układach z przyciskami i przełącznikami – pomoc wizualna dla operatora.
• Element sygnalizacyjny w przemyśle spożywczym lub farmaceutycznym, gdzie wymagana jest szybka identyfikacja stanów bez konieczności odczytywania wyświetlaczy.

Wskazówki Montażowe

Montaż lampki sygnalizacyjnej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (minimum 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Lampkę montuje się w otworze o średnicy 22 mm wykonanym w płycie czołowej (panel, drzwiczki szafy). Sposób mocowania: za pomocą standardowego uchwytu dostarczonego w zestawie lub dostępnego w systemie SIRIUS ACT. Moment dokręcania śrub mocujących należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobierz do nominalnego poboru prądu lampki (brak danych – stosuj się do zaleceń dla typowych lampek LED o podobnym napięciu). Zachowaj odpowiednią odległość od innych elementów w szafie, aby zapewnić swobodny przepływ powietrza i łatwy dostęp w razie wymiany.

FAQ

• Jakiego napięcia wymaga lampka? Lampka sygnalizacyjna przeznaczona jest do zasilania napięciem 24 V – zarówno prądu stałego (DC), jak i przemiennego (AC). Dzięki tej uniwersalności może być stosowana w obwodach sterowania PLC, zasilaczach 24 V DC oraz typowych transformatorach 24 V AC.
• Czy lampka ma wbudowane podświetlenie LED? Producent nie podaje szczegółów technicznych dotyczących źródła światła w tym modelu. W systemie SIRIUS ACT dostępne są oddzielne bloki LED do montażu z elementami sygnalizacyjnymi. W przypadku wersji kompaktowej (moduł elektryczny wbudowany na stałe) źródłem światła może być dioda LED – zalecamy sprawdzenie w specyfikacji konkretnego zestawu.
• Jaki jest stopień ochrony IP lampki? W dostarczonych danych nie podano stopnia ochrony IP samej lampki. Wartość ta zależy od zastosowanej obudowy i uszczelnienia w miejscu montażu. Typowo elementy sygnalizacyjne montowane w panelach mają ochronę IP20 od strony przedniej, chyba że obudowa jest dodatkowo uszczelniona – wówczas producent określa IP oddzielnie dla całego zestawu.
