Lampka kontrolna zasilania trójfazowa z bezpiecznikami zielona, LK-BZ-3G | LK-BZ-3G F&F

Opis i Kluczowe Cechy

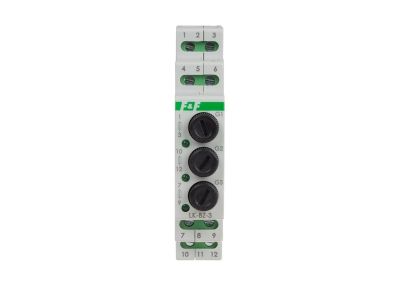

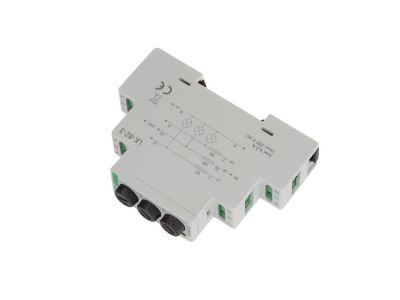

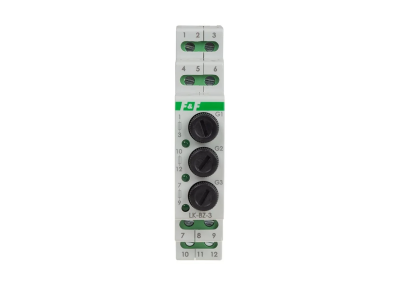

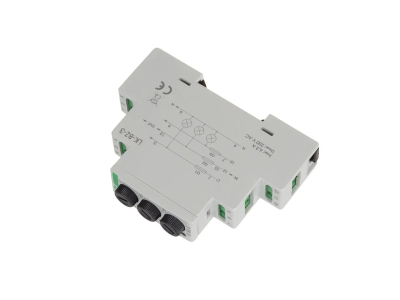

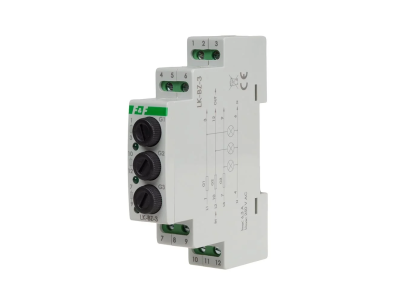

Lampka kontrolna LK-BZ-3G (symbol LK-BZ-3G) to modułowy wskaźnik napięcia zaprojektowany do sygnalizacji obecności napięcia w poszczególnych fazach sieci trójfazowej 3×230V+N. Wyposażony w trzy zielone diody LED o średnicy 5 mm, zintegrowane bezpieczniki wkładkowe 6,3A (5×20 mm) oraz zaciski śrubowe 2,5 mm², zapewnia niezawodne i kompaktowe rozwiązanie do montażu w rozdzielnicach na szynie 35 mm.

• Napięcie zasilania 3×230V+N: Bezpośrednie podłączenie do sieci trójfazowej z neutralnym, eliminuje potrzebę stosowania dodatkowych konwerterów lub zasilaczy.
• 3 zielone diody LED: Jasna, widoczna sygnalizacja obecności napięcia w każdej fazie – ułatwia szybką weryfikację stanu zasilania.
• Zintegrowane bezpieczniki 6,3A: Chronią obwód przed przeciążeniem, eliminując konieczność stosowania dodatkowych modułów zabezpieczających i oszczędzając miejsce w rozdzielnicy.
• Montaż na szynie 35 mm (1 moduł, 18 mm szerokości): Kompaktowa konstrukcja pozwala na łatwą integrację z innymi aparatami modułowymi w szafie sterowniczej.
• Zaciski śrubowe 2,5 mm²: Gwarantują pewne połączenie elektryczne i ułatwiają montaż nawet w ciasnych przestrzeniach rozdzielnicy.

Zgodność z Normami

Lampka kontrolna LK-BZ-3G spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Została zaprojektowana zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej w środowiskach przemysłowych.

Zastosowanie

Lampka LK-BZ-3G znajduje szerokie zastosowanie w systemach sterowania, rozdzielnicach i szafach elektrycznych, gdzie wymagana jest szybka wizualna identyfikacja stanu napięcia w poszczególnych fazach.

• Sygnalizacja napięcia w rozdzielnicach trójfazowych – potwierdzenie obecności napięcia na poszczególnych fazach.
• Monitorowanie stanu zasilania w maszynach i urządzeniach przemysłowych – szybka diagnostyka awarii.
• Zastosowanie w systemach automatyki budynkowej i energetycznej – identyfikacja aktywnego obwodu.
• Wskazywanie napięcia w obwodach zasilania rezerwowego (np. UPS) – jasna sygnalizacja gotowości do pracy.

Wskazówki Montażowe

Montaż lampki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Lampkę należy zamontować na szynie 35 mm, podłączyć przewody do zacisków śrubowych 2,5 mm² z odpowiednim momentem dokręcającym 0,4 Nm. Zaleca się stosowanie przewodów o przekroju nie większym niż 2,5 mm². Po montażu sprawdzić poprawność sygnalizacji LED przy załączonym zasilaniu.

FAQ

• Czy lampka LK-BZ-3G może być stosowana w sieci 400V? Nie – lampka jest przystosowana wyłącznie do pracy w sieci 3×230V+N. Napięcie znamionowe nie zostało określone dla 400V, dlatego nie należy jej stosować w takich układach.
• Jaki jest pobór mocy przez lampkę? Pobór mocy wynosi 0,2 W na fazę, co łącznie daje 0,6 W dla wszystkich trzech diod LED.
• Czy bezpieczniki są wymienne? Tak – bezpieczniki 6,3A (5×20 mm) są standardowe i wymienne. Drugi koniec bezpiecznika jest wyprowadzony na złącze obudowy, co umożliwia jego wykorzystanie do zabezpieczania innych części obwodu.
