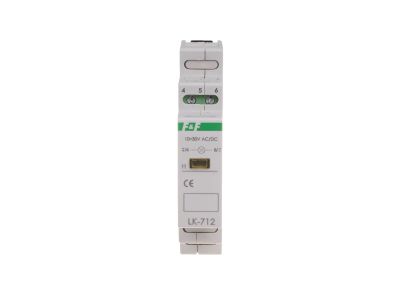

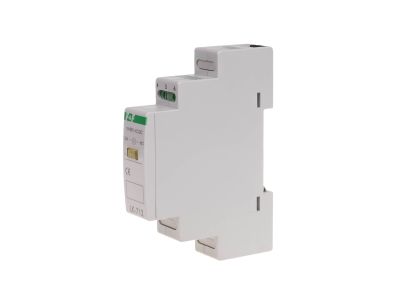

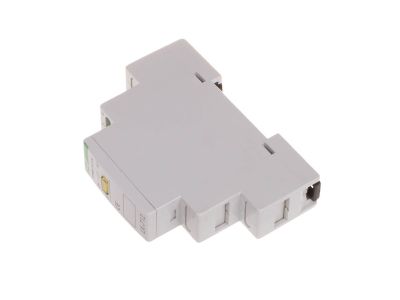

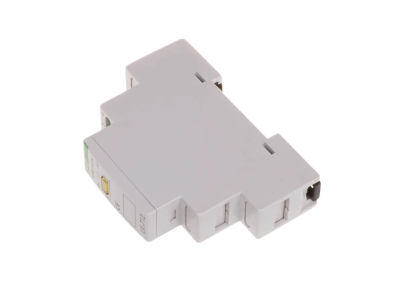

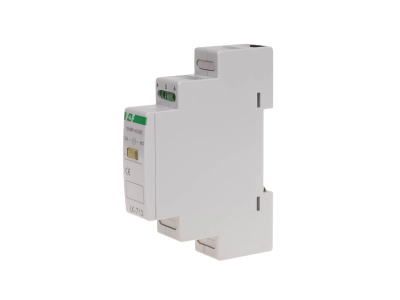

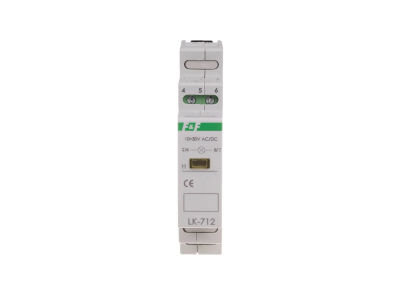

Lampka kontrolna zasilania - jednofazowa LK-712 Y 30-130V | LK-712Y-30-130V F&F

Alternatywny kod produktu: LK-712 Y 30÷130V

Opis i Kluczowe Cechy

Lampka kontrolna LK-712Y to jednofazowe urządzenie sygnalizacyjne przeznaczone do optycznej kontroli obecności napięcia w obwodach elektrycznych. Dzięki szerokiemu zakresowi napięcia zasilania 30÷130 V AC/DC sprawdza się zarówno w instalacjach niskiego, jak i podwyższonego napięcia pomocniczego. Wykonana w standardowej szerokości 1 modułu (18 mm) umożliwia oszczędne wykorzystanie miejsca w rozdzielnicy na szynie DIN.

• Napięcie zasilania 30÷130 V AC/DC: uniwersalna praca w obwodach prądu przemiennego i stałego – jedna lampka do różnych systemów sterowania.
• Zielona dioda LED Ø5 mm: wyraźna i energooszczędna sygnalizacja wizualna, widoczna z daleka nawet przy słabym oświetleniu.
• Przyłącze zaciskami śrubowymi 2,5 mm²: pewne i łatwe podłączenie przewodów o standardowym przekroju, bez konieczności stosowania dodatkowych akcesoriów.
• Moment dokręcający 0,4 Nm: zapewnia optymalny docisk przewodów bez ryzyka uszkodzenia zacisków lub przewodów.
• Pobór mocy 0,8 W: minimalne obciążenie źródła zasilania, idealne do układów o ograniczonej wydajności.
• Temperatura pracy -25 ÷ 50 °C: niezawodne działanie w różnych warunkach środowiskowych – od chłodni po rozdzielnice przemysłowe.
• Stopień ochrony IP20: standardowa ochrona przed dostępem do części pod napięciem w zamkniętej rozdzielnicy.

Zgodność z Normami

Lampka kontrolna LK-712Y została zaprojektowana zgodnie z obowiązującymi wymogami europejskimi. Posiada oznaczenie CE oraz spełnia standardy bezpieczeństwa dla aparatury modułowej instalowanej w rozdzielnicach o stopniu ochrony IP20. Szczegółowe certyfikaty normowe należy zweryfikować w karcie katalogowej producenta.

Zastosowanie

Urządzenie przeznaczone jest do wizualnej sygnalizacji obecności napięcia w obwodach zasilania jednofazowego, zwłaszcza w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych i automatyki. Sprawdza się wszędzie tam, gdzie konieczne jest szybkie odczytanie stanu zasilania bez używania miernika.

• Sygnalizacja w rozdzielnicach głównych i piętrowych – szybkie sprawdzenie, czy obwód jest pod napięciem.
• Wskazanie obecności napięcia w szafach sterowniczych i układach PLC – kontrola przed rozpoczęciem konserwacji.
• Monitorowanie zasilania w obwodach pomocniczych, np. w systemach HVAC, oświetleniu awaryjnym.
• Element tablic synoptycznych oraz pulpitów operatorskich – czytelna informacja dla operatora.

Wskazówki Montażowe

Montaż lampki kontrolnej powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Produkt instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przewody o przekroju do 2,5 mm² należy podłączyć do zacisków śrubowych, dokręcając je momentem 0,4 Nm zgodnym z dokumentacją producenta. Należy dobrać zabezpieczenie nadprądowe odpowiednie dla danego obwodu. Przed ponownym załączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Czy lampka jest podświetlana? Tak, sygnalizacja odbywa się za pomocą jednej zielonej diody LED o średnicy 5 mm. Działa przy zasilaniu z zakresu 30÷130 V AC/DC.
• Jaki stopień ochrony ma lampka? Deklarowany stopień ochrony to IP20 – chroni przed dostępem palcem, ale nie przed wilgocią. Przeznaczona do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy.
• Czy lampka działa zarówno na prąd stały, jak i zmienny? Tak, zakres napięcia 30÷130 V AC/DC obejmuje oba rodzaje prądu. Należy upewnić się, że napięcie w obwodzie mieści się w tym zakresie.
