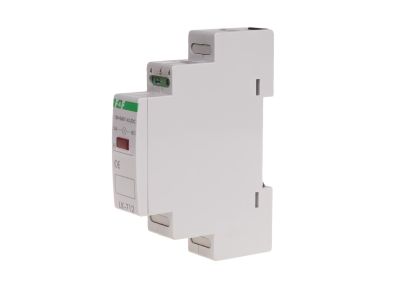

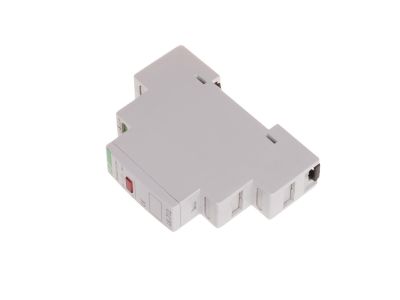

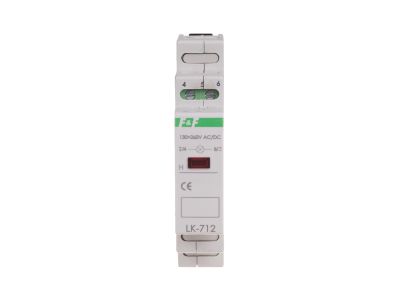

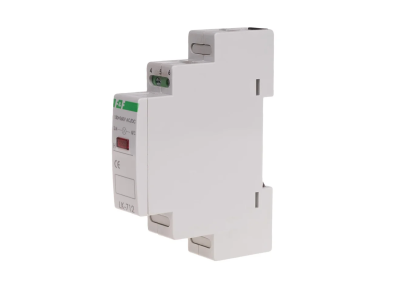

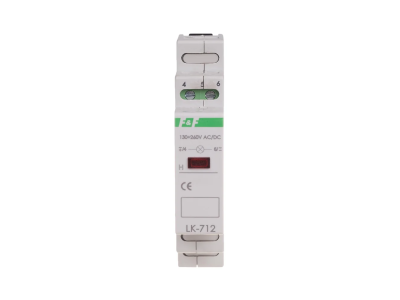

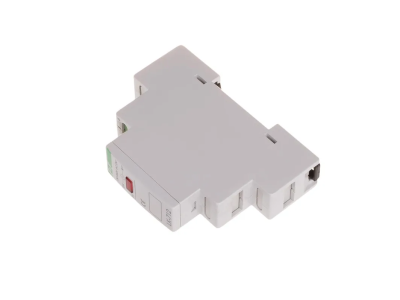

Lampka kontrolna zasilania - jednofazowa LK-712 R 5-10V | LK-712R-5-10V F&F

Alternatywny kod produktu: LK-712 R 5÷10V

Opis i Kluczowe Cechy

Lampka kontrolna LK-712R-5-10V to jednofazowy wskaźnik zasilania przeznaczony do optycznej sygnalizacji obecności napięcia w obwodzie elektrycznym. Dzięki szerokiemu zakresowi napięcia zasilania 5÷10 V AC/DC oraz niskiemu poborowi mocy 0,8 W sprawdza się w aplikacjach niskonapięciowych. Urządzenie zajmuje zaledwie 1 moduł (18 mm) i montowane jest na szynie 35 mm, co pozwala zaoszczędzić miejsce w rozdzielnicy.

• Napięcie zasilania 5÷10 V AC/DC: uniwersalna praca zarówno w obwodach prądu przemiennego, jak i stałego – idealna do sygnalizacji w układach sterowania niskonapięciowego.
• Wbudowana dioda LED Ø5 mm (czerwona): wyraźna sygnalizacja wizualna, łatwa do odczytania nawet z większej odległości.
• Pobór mocy 0,8 W: energooszczędna praca, minimalne obciążenie źródła zasilania.
• Wymiary 1 moduł (18 mm): kompaktowa konstrukcja oszczędza miejsce na szynie DIN – więcej aparatów w tej samej rozdzielnicy.
• Stopień ochrony IP20: bezpieczna praca w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Lampka kontrolna LK-712R-5-10V została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Uniwersalna lampka kontrolna sprawdza się wszędzie tam, gdzie potrzebna jest jednoznaczna informacja o obecności napięcia w obwodzie. Znajduje zastosowanie w:

• Sygnalizacji załączenia zasilania w szafach sterowniczych i rozdzielnicach elektrycznych.
• Kontroli napięcia w obwodach niskonapięciowych (sterowniki PLC, zasilacze 5–10 V).
• Optycznym potwierdzeniu stanu pracy urządzeń automatyki budynkowej.
• Wskazaniu obecności napięcia w obwodach pomocniczych i sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie lampki kontrolnej może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe przystosowane do przewodów o przekroju maks. 2,5 mm² – dokręć je momentem 0,4 Nm zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego obwodu.

FAQ

• Jaki kolor świecenia diody LED? Dioda emituje światło czerwone – wyraźnie widoczne nawet w jasnym otoczeniu.
• Jaki jest stopień ochrony obudowy? IP20 – zapewnia ochronę przed dostępem do części niebezpiecznych palcami i przed ciałami stałymi o średnicy ≥12,5 mm, ale nie jest odporna na wilgoć.
• Czy lampkę można stosować zarówno przy prądzie stałym, jak i przemiennym? Tak, zakres napięcia 5–10 V AC/DC pozwala na pracę w obu rodzajach napięcia, co zwiększa uniwersalność zastosowań.
