Lampka kontrolna zasilania - jednofazowa LK-712 B 30-130V | LK-712B-30-130V F&F

Alternatywny kod produktu: LK-712 B 30÷130V

Opis i Kluczowe Cechy

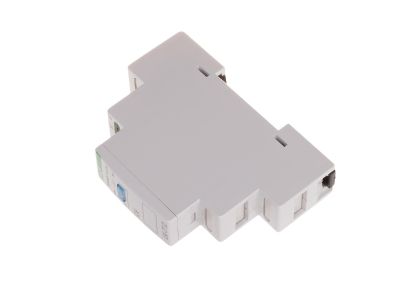

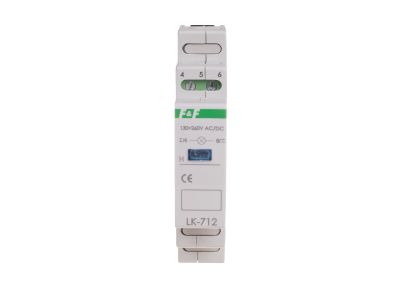

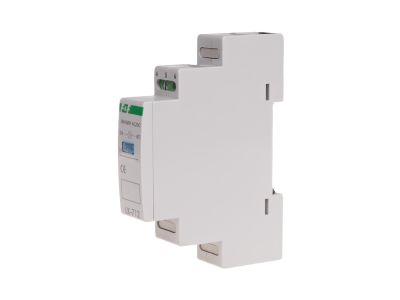

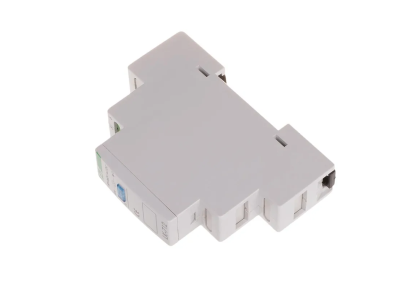

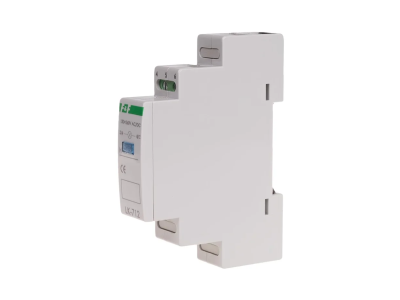

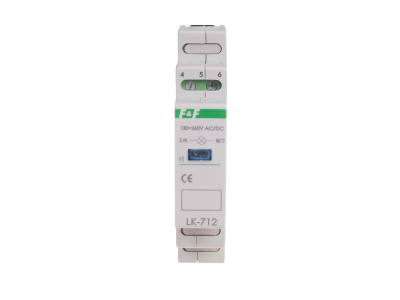

Lampka kontrolna zasilania LK-712B-30-130V to jednofazowy sygnalizator optyczny przeznaczony do montażu na szynie DIN TH35. Wyposażona w pojedynczą diodę LED o barwie niebieskiej, zapewnia wyraźną sygnalizację obecności napięcia w obwodzie elektrycznym. Urządzenie zajmuje 1 moduł (18 mm), co pozwala oszczędzać miejsce w rozdzielnicy. Dzięki szerokiemu zakresowi napięcia zasilania 30÷130 V AC/DC sprawdza się zarówno w instalacjach prądu przemiennego, jak i stałego.

• Zakres napięcia 30÷130 V AC/DC: uniwersalna praca w obwodach prądu przemiennego i stałego bez konieczności stosowania dodatkowych przetworników – jedna lampka do wielu zastosowań.
• Dioda LED niebieska: wyraźna, energooszczędna sygnalizacja optyczna o poborze mocy zaledwie 0,8 W – niskie zużycie energii i długa żywotność.
• Wymiary 1 moduł (18 mm): kompaktowa konstrukcja pozwala na gęste zabudowanie w rozdzielnicy przy zachowaniu czytelnego układu sygnalizacji.
• Zaciski śrubowe 2,5 mm²: łatwe i pewne podłączenie przewodów o przekroju do 2,5 mm², moment dokręcający 0,4 Nm – szybki montaż bez ryzyka poluzowania połączeń.
• Stopień ochrony IP20: bezpieczna praca w suchych pomieszczeniach, w obrębie rozdzielnic i szaf sterowniczych, bez ryzyka przypadkowego kontaktu z elementami pod napięciem.

Zgodność z Normami

Lampka kontrolna LK-712B-30-130V jest zaprojektowana i produkowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Lampka kontrolna LK-712B-30-130V znajduje zastosowanie wszędzie tam, gdzie wymagana jest optyczna informacja o stanie napięcia w obwodzie. Idealnie sprawdza się w następujących scenariuszach:

• Sygnalizacja obecności napięcia fazowego w rozdzielnicach głównych i podrozdzielniach.
• Wskazanie stanu zasilania w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Kontrola ciągłości obwodów w automatyce budynkowej (systemy oświetlenia, wentylacji, ogrzewania).
• Element paneli operatorskich i układów sygnalizacji w tablicach rozdzielczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace związane z podłączeniem lampki kontrolnej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przewody należy podłączyć do zacisków śrubowych, stosując odpowiedni przekrój (max. 2,5 mm²) oraz moment dokręcający zgodny z dokumentacją producenta (0,4 Nm). Należy upewnić się, że temperatura otoczenia mieści się w zakresie -25÷50 °C, a miejsce pracy jest suche (IP20).

FAQ

• Czy lampka posiada podświetlenie LED? Tak, zastosowano pojedynczą diodę LED w kolorze niebieskim. Świeci ona w sposób ciągły po przyłożeniu napięcia w zakresie 30÷130 V AC/DC.
• Jaki jest stopień ochrony lampki? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Produkt przeznaczony jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych.
• Czy lampka działa zarówno na prądzie przemiennym, jak i stałym? Tak, zakres napięcia 30÷130 V AC/DC umożliwia pracę zarówno w obwodach prądu przemiennego (AC), jak i stałego (DC) – wystarczy dobrać odpowiednią polaryzację (zaciski nie są oznaczone, dioda jest zabezpieczona przed odwrotnym podłączeniem).
