Lampka kontrolna zasilania jednofazowa LK-712 B 130-260V, niebieska | LK-712B-130-260V F&F

Alternatywny kod produktu: LK-712 B 130÷260V

Opis i Kluczowe Cechy

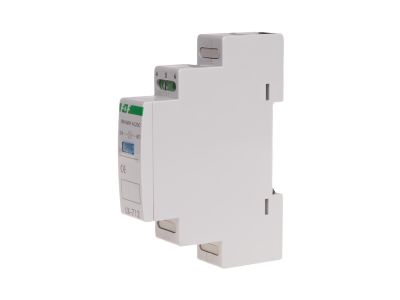

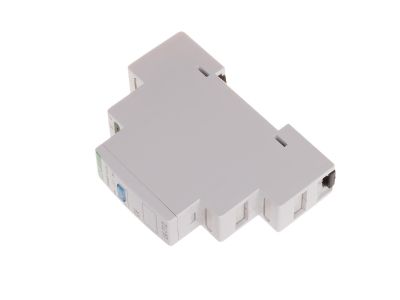

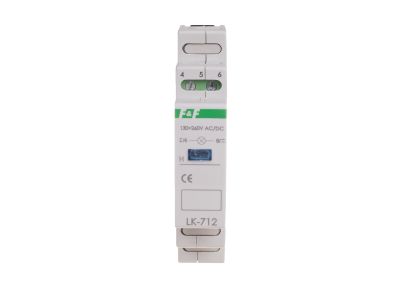

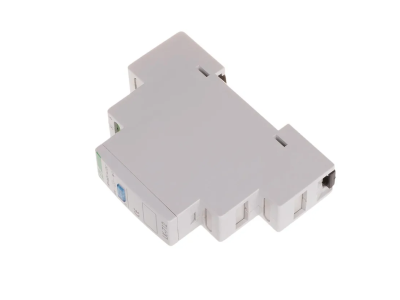

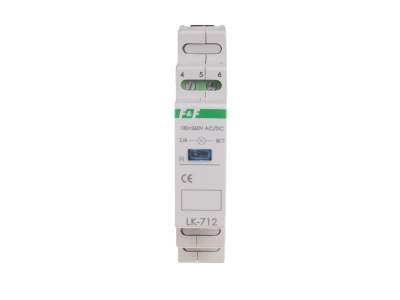

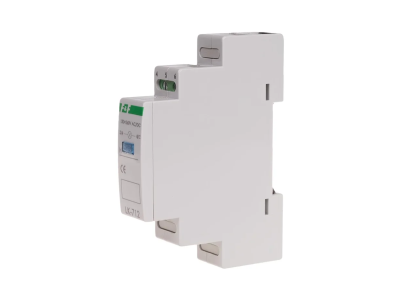

Lampka kontrolna LK-712B-130-260V produkcji oznaczonej symbolem LK-712B to jednofazowy wskaźnik optyczny przeznaczony do sygnalizacji obecności napięcia w obwodzie elektrycznym. Urządzenie pracuje w szerokim zakresie napięcia zasilania 130÷260 V AC/DC, co zapewnia uniwersalność zastosowania w instalacjach o zmiennym napięciu. Dzięki niebieskiej diodzie LED Ø5 mm o poborze mocy zaledwie 0,8 W gwarantuje wyraźną sygnalizację przy minimalnym zużyciu energii. Zajmuje jeden moduł (18 mm) i montowany jest na szynie 35 mm, co ułatwia integrację w rozdzielnicach.

• Napięcie zasilania 130÷260 V AC/DC: Szeroki zakres napięcia umożliwia stosowanie lampki w obwodach zarówno prądu przemiennego, jak i stałego bez konieczności wyboru wersji napięciowej.
• Pobór mocy 0,8 W: Energooszczędna dioda LED minimalizuje straty ciepła i obciążenie zasilacza, co jest istotne w długotrwałej pracy.
• Przyłącze zaciskami śrubowymi 2,5 mm²: Solidne i bezpieczne połączenie przewodów o przekroju do 2,5 mm², zapewniające pewny kontakt elektryczny.
• Montaż na szynie TH35, szerokość 1 modułu (18 mm): Kompaktowa obudowa ułatwia instalację w standardowych rozdzielnicach modułowych, oszczędzając miejsce.
• Stopień ochrony IP20: Ochrona przed dostępem do części niebezpiecznych palcami i przed ciałami stałymi o średnicy ≥12,5 mm – odpowiednia do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.

Zgodność z Normami

Lampka kontrolna LK-712B-130-260V została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Uniwersalny wskaźnik optyczny sprawdza się wszędzie tam, gdzie wymagana jest wyraźna sygnalizacja obecności napięcia. Wykorzystywany jest w szafach sterowniczych, rozdzielnicach oraz maszynach przemysłowych.

• Sygnalizacja obecności napięcia w obwodach sterowania i zasilania w rozdzielnicach budynkowych.
• Wskazanie stanu załączenia linii oświetleniowych lub gniazd w instalacjach przemysłowych.
• Kontrola ciągłości napięcia w obwodach sterowniczych PLC, styczników i przekaźników.
• Element tablic synoptycznych i paneli operatorskich wymagających jednoznacznej informacji o zasilaniu.

Wskazówki Montażowe

Montaż i podłączenie lampki kontrolnej LK-712B-130-260V może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza przewodów dokonuje się za pomocą zacisków śrubowych o maksymalnym przekroju 2,5 mm², z zachowaniem momentu dokręcającego 0,4 Nm zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (w przypadku lampki – prąd minimalny, jednak w obwodzie mogą znajdować się inne urządzenia). Po zakończeniu montażu należy sprawdzić poprawność połączeń i przed załączeniem napięcia upewnić się, że osłony rozdzielnicy są zamknięte.

FAQ

• Czy lampka LK-712B ma podświetlenie LED? Tak, wbudowana jest pojedyncza dioda LED o średnicy 5 mm w kolorze niebieskim. Dioda świeci w sposób ciągły po podaniu napięcia w zakresie 130÷260 V AC/DC, zapewniając wyraźną sygnalizację optyczną.
• Jaki stopień ochrony ma lampka kontrolna? Stopień ochrony IP20 oznacza, że urządzenie jest chronione przed dostępem palcami oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Lampka przeznaczona jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaki jest tryb pracy sygnalizacji – świeci stale czy miga? Lampka w standardowej wersji świeci światłem ciągłym w momencie, gdy na jej zaciskach występuje napięcie w dopuszczalnym zakresie. Brak jest funkcji migania – sygnalizacja jest stała.
