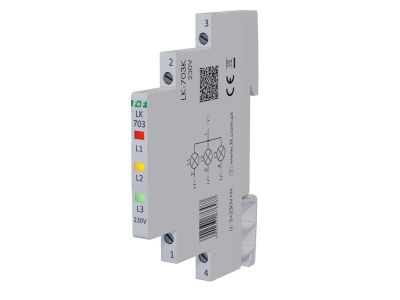

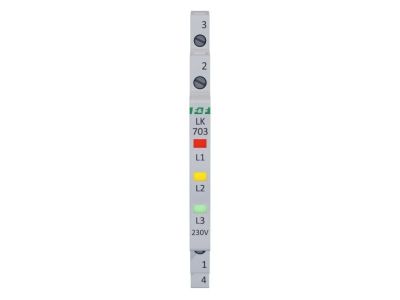

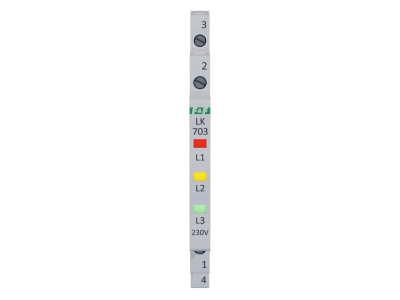

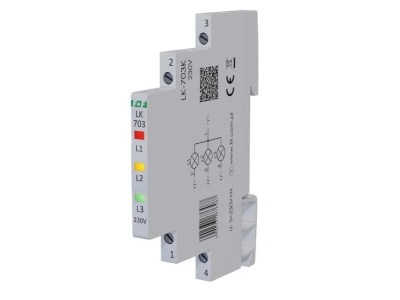

Lampka kontrolna zasilania 1/3S 3xLED | LK-703K F&F

Opis i Kluczowe Cechy

Lampka kontrolna LK-703K marki F&F to zaawansowane rozwiązanie z serii slim, zaprojektowane z myślą o profesjonalnych systemach automatyki i rozdzielnicach niskiego napięcia. Urządzenie służy do precyzyjnej, optycznej sygnalizacji obecności napięcia w poszczególnych fazach sieci trójfazowej. Dzięki zastosowaniu trzech diod LED w kolorach czerwonym, żółtym i zielonym, operator systemu może błyskawicznie zdiagnozować stan zasilania bez konieczności użycia dodatkowych przyrządów pomiarowych.

• Konstrukcja typu Slim: Wyjątkowo wąska obudowa o szerokości zaledwie 6,2 mm pozwala na znaczną oszczędność miejsca na szynie DIN, co jest kluczowe w gęsto upakowanych szafach sterowniczych.
• Trójkolorowa sygnalizacja: Zastosowanie diod LED w kolorach czerwonym, żółtym i zielonym ułatwia identyfikację poszczególnych faz i podnosi czytelność panelu czołowego.
• Niski pobór mocy: Technologia LED gwarantuje minimalne zużycie energii elektrycznej oraz długowieczność elementu sygnalizacyjnego.
• Wysoka niezawodność: Bezpośrednie włączenie diod w obwód fazy zapewnia natychmiastową reakcję na zanik napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej. Urządzenie spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej, co potwierdza renoma polskiego producenta F&F. Wykorzystane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co jest niezbędne w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Lampka LK-703K znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem do:

• Rozdzielnic głównych i oddziałowych w budynkach wielorodzinnych i biurowcach.
• Szaf sterowniczych maszyn i urządzeń technologicznych, gdzie monitorowanie obecności faz jest krytyczne dla bezpieczeństwa procesów.
• Systemów automatyki budynkowej, wymagających kompaktowych rozwiązań sygnalizacyjnych.
• Układów zasilania awaryjnego i przełączników faz.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Lampka przeznaczona jest do montażu na standardowej szynie TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Zabezpieczenie nadprądowe: W przypadku, gdy przed punktem podłączenia lampki zainstalowany jest bezpiecznik nadprądowy o wartości równej lub większej niż 25 A, należy bezwzględnie dobezpieczyć obwód lampki bezpiecznikiem o wartości nie większej niż 6 A.
• Podłączenie przewodów: Należy zapewnić odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Układ faz: Zaleca się zachowanie kolejności podłączenia faz zgodnie z kolorystyką diod (L1-czerwona, L2-żółta, L3-zielona) dla zachowania standardów dokumentacji technicznej.

FAQ

1. Czy lampka LK-703K wymaga osobnego zasilania pomocniczego?
Nie, lampka jest zasilana bezpośrednio z monitorowanych faz. Świecenie diody jest wywołane obecnością napięcia w danym obwodzie.

2. Czy można stosować tę lampkę w sieciach jednofazowych?
Tak, możliwe jest wykorzystanie lampki do monitorowania jednej fazy, jednak w takim przypadku świecić będzie tylko jedna z trzech diod (odpowiednia dla podłączonego zacisku).

3. Jaka jest główna zaleta obudowy o szerokości 6,2 mm?
Główną korzyścią jest oszczędność miejsca. W miejscu standardowego modułu 17,5 mm można zmieścić niemal trzy takie lampki, co pozwala na budowę znacznie mniejszych i bardziej efektywnych rozdzielnic.
