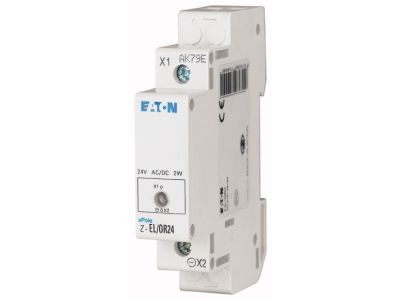

Lampka kontrolna pojedyncza, 24AC/DC, Z-EL/OR24, pomarańczowa | 275444 Eaton

Opis i Kluczowe Cechy

Lampka kontrolna EATON o numerze katalogowym 275444 to wysokiej klasy komponent sygnalizacyjny, zaprojektowany z myślą o profesjonalnych systemach automatyki i rozdzielnicach niskiego napięcia. Urządzenie pracuje w szerokim zakresie napięć zasilających 24V AC/DC, co czyni je niezwykle uniwersalnym rozwiązaniem w układach sterowania. Wyposażona w diodę LED o światłości wynoszącej 15 mcd, zapewnia wyraźną i jednoznaczną sygnalizację optyczną w kolorze pomarańczowym, nawet w warunkach intensywnego oświetlenia zewnętrznego.

• Efektywność energetyczna: Niska strata mocy na poziomie zaledwie 2W na diodę LED minimalizuje nagrzewanie się wnętrza rozdzielnicy.
• Kompaktowa budowa: Szerokość montażowa wynosi dokładnie 1 jednostkę modułową (1JC), czyli 17,5 mm, co pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Dynamika pracy: Urządzenie charakteryzuje się typową częstotliwością pulsowania na poziomie 2 Hz, co zwiększa zauważalność sygnału ostrzegawczego.
• Solidne zaciski: Przekrój zacisków przyłączeniowych w zakresie od 1 mm² do 10 mm² umożliwia pewne i trwałe połączenie przewodów o różnych średnicach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz niezawodność w warunkach przemysłowych. Lampka spełnia wymagania normy IEC/EN 60669, dotyczącej łączników do stałych instalacji elektrycznych domowych i podobnych, oraz normy VDE 0632. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent spełnia najwyższe kryteria jakościowe obowiązujące na rynku europejskim.

Zastosowanie

Pomarańczowa lampka kontrolna Z-EL/OR24 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Układach sygnalizacji stanów alarmowych i ostrzegawczych w szafach sterowniczych.
• Monitorowaniu obecności napięcia w obwodach pomocniczych i sterowniczych.
• Wizualizacji pracy konkretnych sekcji maszyn i urządzeń przemysłowych.
• Systemach automatyki budynkowej, gdzie wymagana jest trwała i energooszczędna sygnalizacja modułowa.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i przystosowany do standardów nowoczesnej elektroinstalacji. Lampka jest przeznaczona do montażu na standardowej szynie TS35 (DIN). Wymiar czołowy (zatyczki) wynosi 45 mm, co zapewnia pełną kompatybilność z maskownicami większości rozdzielnic modułowych. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, wykorzystując szeroki zakres przekroju przyłączy (do 10 mm²), co pozwala na stosowanie zarówno drutów, jak i linek z tulejkami izolowanymi.

FAQ

• Czy lampka może pracować zarówno przy napięciu stałym, jak i zmiennym? Tak, model Z-EL/OR24 jest przystosowany do pracy z napięciem 24V AC oraz 24V DC.
• Jaka jest szerokość urządzenia w rozdzielnicy? Urządzenie zajmuje jeden standardowy moduł, czyli 17,5 mm (1JC).
• Czy dioda LED jest wymienna? Lampka stanowi zintegrowany moduł LED o wysokiej żywotności, co eliminuje konieczność częstej konserwacji i wymiany źródeł światła.
• Jaki jest kolor świecenia? Lampka emituje światło w kolorze pomarańczowym, idealnym do sygnalizacji stanów przejściowych lub ostrzegawczych.
