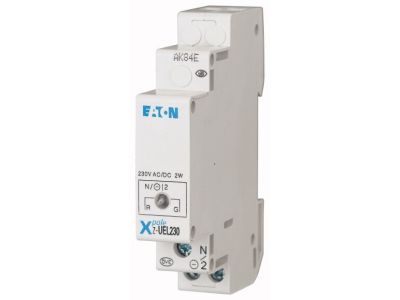

Lampka kontrolna pojedyncza 2-kolorowa Z-UEL230 | 284923 Eaton

Alternatywny kod produktu: Z-UEL230

Opis i Kluczowe Cechy

Lampka kontrolna pojedyncza 2-kolorowa Z-UEL230 (indeks 284923) przeznaczona jest do sygnalizacji stanu w rozdzielnicach i szafach sterowniczych. Działa przy napięciu 230 V AC/DC, co umożliwia bezpośrednie podłączenie do standardowych obwodów sieciowych bez dodatkowego zasilacza. Wyposażona w diodę LED o kolorach czerwony/zielony (jasność 15 mcd) oraz funkcję migania 2 Hz. Szerokość montażowa 1 SU (17,5 mm) oszczędza miejsce na szynie DIN.

• Napięcie znamionowe 230 V AC/DC: Umożliwia bezpośrednie podłączenie do obwodów sieciowych bez konieczności stosowania dodatkowego zasilacza.
• Dwa kolory LED (czerwony/zielony): Pozwala na elastyczne oznaczanie różnych stanów pracy – np. czerwony = awaria, zielony = gotowość.
• Jasność 15 mcd: Zapewnia wyraźną widoczność sygnalizacji nawet w jasnym otoczeniu rozdzielnicy.
• Częstotliwość migania 2 Hz: Umożliwia sygnalizację alarmową zgodną z wymogami normy.
• Szerokość montażowa 1 SU (17,5 mm): Oszczędza cenne miejsce na szynie DIN, ułatwiając rozbudowę instalacji.

Zgodność z Normami

Lampka kontrolna Z-UEL230 jest zgodna z normami IEC/EN 60669 oraz VDE 0632, co potwierdza jej bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Dzięki dwóm kolorom LED i funkcji migania lampka sprawdza się w sygnalizacji stanu urządzeń w rozdzielnicach, szafach sterowniczych i automatyce budynkowej.

• Sygnalizacja stanu załączenia/wyłączenia obwodów w rozdzielnicach.
• Wskazywanie stanu awarii lub alarmu w sterowaniu maszyn i urządzeń.
• Impulsowa sygnalizacja przy współpracy z przekaźnikami, stycznikami lub sterownikami PLC.
• Zastosowanie w automatyce budynkowej do sygnalizacji stanu oświetlenia, rolet, bram czy systemów HVAC.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Lampkę montuje się na szynie DIN TH35 (1 SU). Przewody o przekroju 1–10 mm² należy podłączyć do zacisków zgodnie z dokumentacją producenta. Przed pierwszym włączeniem sprawdzić poprawność połączeń.

FAQ

• Czy lampka ma podświetlenie LED? Tak, wyposażona jest w diodę LED dwukolorową (czerwony/zielony) o jasności 15 mcd.
• Jakie napięcie zasilania jest wymagane? Napięcie znamionowe wynosi 230 V AC/DC.
• Jaka jest szerokość montażowa? Szerokość montażowa to 1 SU (17,5 mm), co odpowiada jednemu modułowi na szynie DIN.
