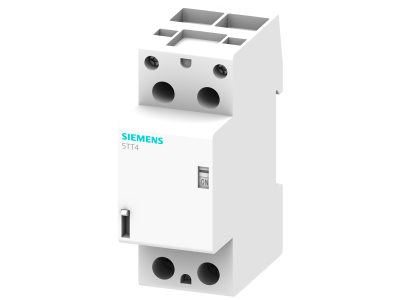

Łącznik zdalnie sterowany zestyk do 63 A napięcie AC 24 V 2 NO | 5TT4472-2 Siemens

Alternatywny kod produktu: 5TT44722

Opis i Kluczowe Cechy

Łącznik zdalnie sterowany Siemens o symbolu 5TT4472-2 to urządzenie przeznaczone do zdalnego załączania i wyłączania obwodów elektrycznych. Wyposażony w dwa styki zwierne (2 NO), umożliwia sterowanie odbiornikami o dużym prądzie znamionowym 63 A przy napięciu sterowania 24 V AC. Dzięki kompaktowej budowie i łatwemu montażowi na szynie TH35 sprawdza się w rozdzielnicach budynków mieszkaniowych, użytkowych i przemysłowych.

• Prąd znamionowy 63 A: Umożliwia bezpieczne łączenie obwodów o znacznym obciążeniu, np. grzałek, silników czy instalacji oświetleniowych, bez ryzyka przegrzania styków.
• Dwa styki zwierne (2 NO): Pozwalają na niezależne sterowanie dwoma obwodami lub zastosowanie układów redundantnych dla zwiększenia niezawodności.
• Napięcie sterowania 24 V AC: Niskie napięcie zwiększa bezpieczeństwo obsługi, a jednocześnie jest łatwo dostępne w systemach automatyki i sterownikach PLC.
• Prosta technika montażu i przyłączeń: Łatwy montaż na szynie DIN TH35 oraz wyraźnie oznakowane zaciski skracają czas instalacji.
• Niezawodne bezpieczeństwo dzięki ochronie przed dotykiem: Zaciski zabezpieczone przed przypadkowym dotknięciem, co zwiększa bezpieczeństwo podczas prac serwisowych.

Zgodność z Normami

Łącznik zdalnie sterowany Siemens 5TT4472-2 jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów o dużym prądzie. Sprawdza się zarówno w instalacjach domowych, jak i obiektach przemysłowych.

• Zdalne sterowanie odbiornikami dużej mocy, takimi jak piece grzewcze, klimatyzatory czy pompy.
• Załączanie i wyłączanie oświetlenia zewnętrznego lub hal produkcyjnych za pomocą sygnału z przekaźników czasowych lub sterowników.
• Impulsowe przełączanie obwodów w układach automatyki budynkowej, współpracujących z centralami alarmowymi lub systemami BMS.
• Zastosowanie w rozdzielnicach przemysłowych do sterowania silnikami, wentylatorami i liniami technologicznymi.

Wskazówki Montażowe

Montaż i podłączenie łącznika zdalnego mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie należy instalować na szynie montażowej TH35 (DIN) w rozdzielnicach o odpowiedniej szczelności. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie roboczym i sterowniczym. Przekrój przewodów należy dobrać do prądu 63 A, a moment dokręcania zacisków stosować zgodnie z zaleceniami producenta (podanymi na obudowie lub w instrukcji).

FAQ

• Jaki jest maksymalny prąd łączeniowy tego łącznika? Łącznik zdalny Siemens 5TT4472-2 posiada prąd znamionowy 63 A, co oznacza, że może bezpiecznie przewodzić i przełączać obciążenie do tej wartości (w zależności od kategorii użytkowania – szczegóły w karcie katalogowej).
• Jakie napięcie sterowania wymagane jest dla cewki? Cewka łącznika przystosowana jest do napięcia przemiennego 24 V AC. Należy zapewnić stabilne napięcie sterowania o częstotliwości 50/60 Hz.
• Czy łącznik nadaje się do sterowania silnikami? Tak, przy zachowaniu odpowiedniej kategorii użytkowania. Prąd 63 A pozwala na bezpośrednie załączanie silników o odpowiedniej mocy – zaleca się jednak stosowanie zabezpieczeń przeciążeniowych zgodnie z projektem instalacji.
