Łącznik zdalnie sterowany zestyk do 63 A napięcie AC 230 V 1 NO 1 NC | 5TT4475-0 Siemens

Alternatywny kod produktu: 5TT44750

Opis i Kluczowe Cechy

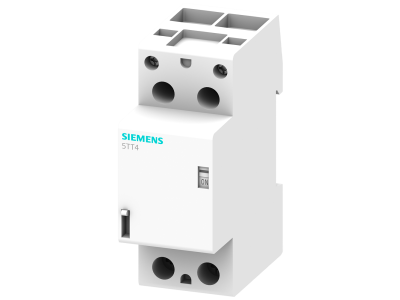

Łącznik zdalnie sterowany Siemens o symbolu 5TT4475-0 to urządzenie przeznaczone do zdalnego załączania i wyłączania obwodów elektrycznych. Dzięki zestykom o prądzie znamionowym do 63 A oraz napięciu AC 230 V umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy bez ryzyka przeciążenia styków. Wyposażony w zestyk normalnie otwarty (NO) i normalnie zamknięty (NC), zapewnia elastyczne opcje sterowania w instalacjach mieszkaniowych, użytkowych i przemysłowych.

• Prąd znamionowy do 63 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie AC 230 V: Kompatybilność z typowymi instalacjami jednofazowymi – łatwy montaż w istniejących rozdzielnicach.
• Zestyk 1NO + 1NC: Oddzielne obwody załączania i rozłączania pozwalają na realizację funkcji sterowania w dwóch stanach, np. sygnalizacja lub przełączanie źródła.
• Zdalne sterowanie: Możliwość wysterowania z przycisków, przełączników, regulatorów lub systemów automatyki – wygoda i oszczędność czasu.
• Montaż na szynie TH35 (DIN): Standardowe mocowanie w rozdzielnicach modułowych ułatwia instalację i późniejszą rozbudowę.

Zgodność z Normami

Łącznik zdalnie sterowany Siemens 5TT4475-0 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej i niskiego napięcia.

Zastosowanie

Łącznik przeznaczony jest do zdalnego przełączania obwodów w instalacjach elektrycznych budynków mieszkalnych, użyteczności publicznej oraz lekkiego przemysłu. Dzięki zestykowi NO i NC może być używany zarówno do załączania, jak i rozłączania odbiorników lub jako element sygnalizacji.

• Sterowanie oświetleniem, wentylacją, pompami i silnikami w automatyce budynkowej.
• Wysyłanie impulsów do styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja stanu pracy urządzeń (np. załączony/wyłączony) poprzez zestyk NC.
• Zdalne wyłączanie awaryjne obwodów z poziomu panelu sterowniczego.

Wskazówki Montażowe

Montaż i podłączenie łącznika zdalnie sterowanego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Podłączaj przewody o przekroju dobranym do prądu znamionowego obwodu, a moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Po montażu sprawdź prawidłowość połączeń i brak zwarcia.

FAQ

• Czy łącznik posiada podświetlenie? W dostępnych danych producenta nie ma informacji o podświetleniu. Standardowo łączniki zdalne tej serii nie są wyposażone w diodę sygnalizacyjną.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej w rozdzielnicach typowy stopień ochrony wynosi IP20. Dokładna wartość dla tego modelu nie została podana – zalecamy sprawdzenie karty katalogowej.

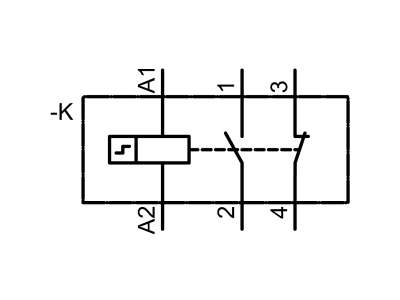

• Czy zestyk NO pracuje jako zwierny, a NC jako rozwierny? Tak. W stanie spoczynku (bez napięcia na cewce) zestyk NO jest otwarty, a NC zamknięty. Po podaniu napięcia sterującego następuje przełączenie – NO zwiera się, NC rozwiera.
