Łącznik zdalnie sterowany zestyk do 32 A napięcie DC 24 V 1 NO 1 NC | 5TT4455-5 Siemens

Alternatywny kod produktu: 5TT44555

Opis i Kluczowe Cechy

Łącznik zdalnie sterowany Siemens o symbolu 5TT4455-5 to komponent do przełączania obwodów prądu stałego o napięciu 24 V DC. Wyposażony w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), zapewnia elastyczność w sterowaniu odbiornikami. Dopuszczalny prąd ciągły 32 A umożliwia pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Urządzenie należy do serii SENTRON i dedykowane jest do montażu w rozdzielnicach budynków mieszkalnych, użytkowych oraz w infrastrukturze przemysłowej.

• Prąd znamionowy 32 A: Bezpieczna obsługa obwodów o dużym poborze mocy, np. odbiorników grzewczych, silników czy oświetlenia.
• Napięcie sterowania DC 24 V: Niskonapięciowy obwód sterowania – bezpieczny dla personelu, zgodny z typowymi systemami automatyki.
• Konfiguracja styków 1 NO + 1 NC: Możliwość realizacji zarówno załączania, jak i rozłączania w jednym urządzeniu – upraszcza projektowanie układu.
• Przeznaczenie do pracy ciągłej: Przystosowany do wielokrotnych cykli łączeniowych bez utraty parametrów.
• Kompatybilność z szyną TH35: Szybki montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Łącznik zdalny Siemens 5TT4455-5 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego i oznaczony znakiem CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Konkretne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne przełączanie obwodów prądu stałego – w systemach automatyki budynkowej, instalacjach przemysłowych oraz w infrastrukturze mieszkaniowej i komercyjnej.

• Sterowanie oświetleniem LED zasilanym napięciem stałym 24 V DC.
• Załączanie i wyłączanie siłowników, zaworów oraz innych odbiorników w systemach BMS.
• Przekazywanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż oraz podłączenie łącznika zdalnego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dostosować zgodnie z dokumentacją techniczną producenta. Należy również upewnić się, że przekrój przewodów odpowiada prądowi obciążenia (32 A) oraz zastosowano odpowiednie zabezpieczenie nadprądowe.

FAQ

• Czy łącznik jest podświetlany? Dane producenta nie zawierają informacji o podświetleniu. Typowo łączniki zdalne tej serii nie są wyposażone w diodę sygnalizacyjną – do sygnalizacji stanu zaleca się stosowanie osobnych lamp kontrolnych.
• Jaki jest stopień ochrony IP? Standardowy stopień ochrony dla aparatury modułowej montowanej w rozdzielnicy to IP20. Producent nie podaje innej wartości dla tego modelu, co oznacza, że urządzenie wymaga zabudowy w obudowie chroniącej przed dotykiem.

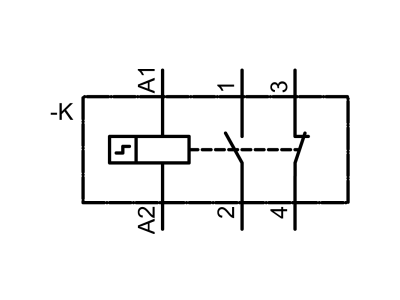

• Jaki jest tryb pracy styków? Łącznik wyposażony jest w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Oznacza to, że w stanie spoczynku (bez napięcia na cewce) styk NO jest rozwarty, a styk NC zwarty. Po podaniu napięcia sterującego stany ulegają zmianie.
