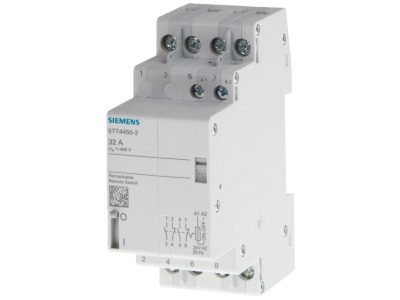

Łącznik zdalnie sterowany zestyk do 32 A napięcie AC 230 V 2 NO 2 NC | 5TT4456-0 Siemens

Alternatywny kod produktu: 5TT44560

Opis i Kluczowe Cechy

Łącznik zdalnie sterowany Siemens 5TT4456-0 to urządzenie przeznaczone do zdalnego załączania i wyłączania obwodów elektrycznych w instalacjach budynkowych i przemysłowych. Wyposażony w dwa zestyki normalnie otwarte (NO) i dwa normalnie zamknięte (NC), umożliwia elastyczną realizację funkcji przełączających przy prądzie znamionowym 32 A i napięciu AC 230 V. Dzięki temu sprawdza się w obwodach o znacznym obciążeniu, zapewniając bezpieczną i niezawodną pracę.

• Prąd znamionowy 32 A: Bezpieczna praca w obwodach o dużym obciążeniu bez ryzyka przegrzania styków, idealny do sterowania odbiornikami o mocy do 7360 W (przy 230 V AC).
• Napięcie AC 230 V: Standardowe napięcie sieciowe, pozwala na bezpośrednie podłączenie do instalacji 230 V z zachowaniem prostoty montażu.
• Zestyki 2 NO i 2 NC: Dwa tory przełączające niezależnie, umożliwiające realizację sterowania dwustanowego (np. załącz/wyłącz) lub redundancję w krytycznych aplikacjach.
• Zdalne sterowanie: Umożliwia wygodne przełączanie obwodów z centralnego miejsca, automatyzację procesów oraz integrację z systemami zarządzania budynkiem.
• Uniwersalne zastosowanie: Dedykowany do budownictwa mieszkaniowego, użytkowego oraz infrastruktury, zgodny z portfolio komponentów SENTRON.

Zgodność z Normami

Łącznik zdalnie sterowany Siemens 5TT4456-0 spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE, co potwierdza bezpieczeństwo użytkowania oraz zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej. Urządzenie jest przeznaczone do montażu w rozdzielnicach w obwodach o napięciu znamionowym AC 230 V.

Zastosowanie

Dzięki parametrom 32 A i dwóm zestawom NO/NC, łącznik zdalny Siemens znajduje zastosowanie w wielu scenariuszach automatyki budynkowej i przemysłowej, gdzie wymagane jest zdalne załączanie obwodów o znacznym obciążeniu.

• Zdalne sterowanie oświetleniem – załączanie i wyłączanie linii oświetleniowych z panelu sterującego lub systemu BMS.
• Sterowanie silnikami wentylatorów, pomp i innych odbiorników 1-fazowych o mocy do 7,36 kW.
• Impulsowe przełączanie do styczników instalacyjnych lub przekaźników w szafach sterowniczych.
• Automatyka budynkowa – włączenie odbiorników w określonych godzinach lub w odpowiedzi na sygnały czujników.

Wskazówki Montażowe

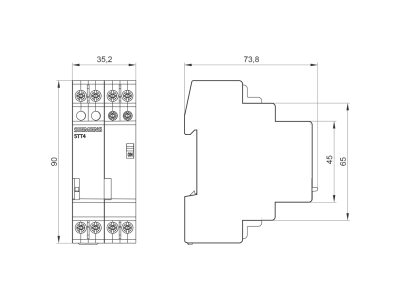

Montaż łącznika zdalnego może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla 32 A (zalecany min. 4 mm² dla obwodu głównego). Momenty dokręcania śrub zacisków muszą być zgodne z dokumentacją producenta, aby uniknąć uszkodzeń mechanicznych i gwarantować pewne połączenie.

FAQ

• Czy łącznik posiada podświetlenie / wskaźnik LED stanu? W dostępnych danych technicznych nie ma informacji o podświetleniu. Według standardowej konstrukcji aparatury modułowej Siemens, zestyki pomocnicze (NO/NC) nie są fabrycznie wyposażone w diody sygnalizacyjne. Stan załączenia można potwierdzić poprzez pomiar napięcia na zaciskach odbiornika.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Zgodnie z ogólną zasadą dla aparatury modułowej montowanej w rozdzielnicy, domyślnie przyjmuje się IP20 dla elementów wewnątrz obudowy. Po zamknięciu rozdzielnicy stopień ochrony całej instalacji zależy od klasy obudowy.
• Jak działa sterowanie – czy to tryb bistabilny, czy monostabilny? W dostępnej karcie katalogowej nie określono typu styku (mono- czy bistabilny). Łącznik zdalnie sterowany wymaga podania napięcia sterującego na cewkę (nie podano parametrów cewki) – w praktyce jest to najczęściej przekaźnik monostabilny, który wraca do stanu spoczynkowego po zaniku napięcia. Szczegółowe informacje należy sprawdzić w pełnej dokumentacji technicznej producenta.
