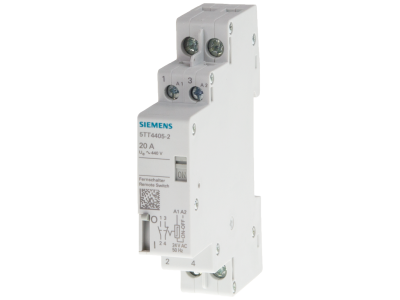

Łącznik zdalnie sterowany zestyk do 20 A napięcie AC 24 V 1 NO 1 NC | 5TT4405-2 Siemens

Alternatywny kod produktu: 5TT44052

Opis i Kluczowe Cechy

Łącznik zdalnie sterowany Siemens 5TT4405-2 to urządzenie przeznaczone do zdalnego załączania i wyłączania odbiorników w instalacjach budynkowych i przemysłowych. Wyposażony w zestyk 1NO (normalnie otwarty) i 1NC (normalnie zamknięty) o prądzie znamionowym 20 A, sterowany napięciem AC 24 V. Jego konstrukcja pozwala na wygodne sterowanie obwodami bez konieczności bezpośredniej ingerencji w pole prądowe, co zwiększa komfort i bezpieczeństwo użytkowania. Urządzenie montowane jest na szynie TH35 w rozdzielnicach.

• Prąd zestyku 20 A: Umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Zestyk 1NO + 1NC: Oferuje elastyczność konfiguracji – jeden styk do załączania, drugi do sygnalizacji stanu lub przełączania obwodu pomocniczego.
• Napięcie sterowania AC 24 V: Zapewnia niskonapięciowe, bezpieczne sterowanie – idealne do współpracy z przekaźnikami, stycznikami i systemami automatyki budynkowej.
• Kompaktowa konstrukcja Siemens SENTRON: Gwarantuje niezawodność i prosty montaż na szynie DIN, oszczędzając miejsce w rozdzielnicy.
• Bezpieczeństwo dotykowe: Standardowa ochrona przed przypadkowym dotknięciem części pod napięciem podczas instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE, co potwierdza jego zgodność z obowiązującymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Urządzenie zaprojektowano zgodnie z wysokimi standardami firmy Siemens dla aparatury rozdzielczej.

Zastosowanie

Łącznik zdalnie sterowany Siemens 5TT4405-2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów. Doskonale sprawdza się w rozdzielnicach budynków mieszkalnych, biurowych oraz w lekkim przemyśle.

• Zdalne załączanie/wyłączanie oświetlenia, ogrzewania elektrycznego lub wentylacji.
• Sterowanie impulsowe styczników instalacyjnych i przekaźników w systemach automatyki budynkowej (BMS).
• Sygnalizacja stanu pracy urządzeń – zestyk NC może informować o wyłączeniu odbiornika.
• Realizacja prostych sekwencji przełączeniowych w szafach sterowniczych maszyn.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP.

• Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy.
• Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania.
• Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem obciążenia (max 20 A).
• Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.
• Nie przekraczać parametrów granicznych napięcia i prądu podanych na tabliczce znamionowej.

FAQ

• Jakie jest napięcie sterowania łącznika? Napięcie cewki wynosi AC 24 V.
• Jaki typ styków posiada ten łącznik? Urządzenie wyposażone jest w jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) – oba o prądzie znamionowym 20 A.
• Czy łącznik można zamontować na szynie DIN? Tak, standardowo montuje się go na szynie TH35 w rozdzielnicach, zgodnie z ogólnymi zasadami dla aparatury modułowej Siemens SENTRON.
