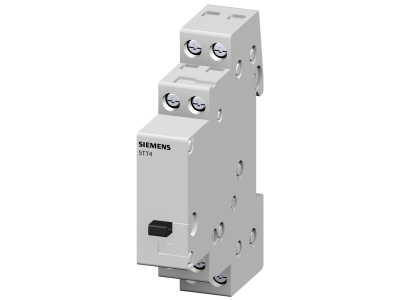

Przekaźnik bistabilny z 1 zestykiem zwiernym, zestyk na AC 230 V, 230 V 16 A sterowanie DC 24 V | 5TT4111-2 Siemens

Alternatywny kod produktu: 5TT41112

Opis i Kluczowe Cechy

Przekaźnik bistabilny Siemens 5TT4111-2 z jednym zestykiem zwiernym (1NO) przeznaczony jest do sterowania odbiornikami w instalacjach budynkowych i przemysłowych. Dzięki bistabilnej konstrukcji utrzymuje stan przełączenia bez konieczności podtrzymywania zasilania cewki, co ogranicza zużycie energii i wydłuża żywotność układu. Prąd znamionowy 16 A przy napięciu 230 V AC umożliwia bezpieczne przełączanie obciążeń średniej mocy, a niskonapięciowe sterowanie 24 V DC zapewnia kompatybilność z nowoczesnymi systemami automatyki.

• Bistabilny tryb pracy: brak poboru mocy w stanie stabilnym, co obniża koszty eksploatacji i zmniejsza obciążenie cieplne w rozdzielnicy.
• 1 zestyk zwierny (1NO): prosta funkcja załącz/wyłącz, idealna do sterowania obwodami oświetleniowymi i sygnalizacyjnymi.
• Prąd znamionowy 16 A AC (230 V): wysoka obciążalność umożliwiająca podłączenie nawet kilkunastu opraw oświetleniowych lub kilku silników małej mocy.
• Napięcie sterowania 24 V DC: bezpieczne i niezawodne współdziałanie z przekaźnikami, stycznikami i sterownikami PLC w instalacjach niskonapięciowych.
• Produkt Siemens: gwarancja starannego wykonania, trwałości oraz zgodności z systemem komponentów SENTRON.

Zgodność z Normami

Przekaźnik bistabilny Siemens 5TT4111-2 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Zaprojektowano go zgodnie z uznanymi standardami branżowymi, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach budynkowych oraz przemysłowych.

Zastosowanie

Przekaźnik bistabilny znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub impulsowe przełączanie obwodów bez ciągłego podtrzymywania sygnału sterującego. Sprawdza się zarówno w nowych inwestycjach, jak i przy modernizacji istniejących instalacji.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i użyteczności publicznej – włączanie/wyłączanie z kilku punktów za pomocą przycisków.
• Wysyłanie impulsów do styczników instalacyjnych, przekaźników pośrednich lub wejść sterowników PLC w szafach rozdzielczych.
• Realizacja funkcji sygnalizacyjnych, np. sterowanie tablicami informacyjnymi czy sygnalizatorami świetlnymi.
• Automatyka budynkowa (BMS) – integracja z czujnikami zmierzchu, ruchu lub systemami KNX/Modbus poprzez odpowiednie interfejsy.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilające. Przekroje przewodów oraz moment dokręcania zacisków dobierać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Dla przewodów miedzianych zaleca się przekrój 1–2,5 mm².

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, przekaźnik 5TT4111-2 nie ma wbudowanego podświetlenia. Sterowanie odbywa się impulsem napięcia stałego 24 V DC – stan przełączenia sygnalizuje położenie mechaniczne elementu lub można zastosować zewnętrzną sygnalizację LED.
• Jaki stopień ochrony ma ten przekaźnik? Jako aparat modułowy jest przeznaczony do montażu wewnątrz rozdzielnic, gdzie typowo zapewnia się stopień ochrony IP20. W przypadku pracy w środowisku wilgotnym lub zapylonym należy stosować dodatkowe obudowy o odpowiedniej szczelności.
• Jaki jest tryb pracy styku? Styk pracuje w trybie bistabilnym – zmienia stan na przeciwny po każdym impulsie sterującym (impuls 24 V DC) i utrzymuje go bez podtrzymywania napięcia na cewce. Urządzenie nie wymaga ciągłego zasilania do pozostania w stanie załączonym lub wyłączonym.
