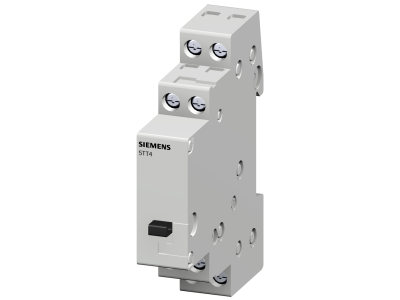

Przekaźnik bistabilny z 1 zestykiem zwiernym, zestyk na AC 230 V 16 A sterowanie DC 12 V | 5TT4111-3 Siemens

Alternatywny kod produktu: 5TT41113

Opis i Kluczowe Cechy

Przekaźnik bistabilny Siemens o symbolu 5TT4111-3 to niezawodny element rozdzielczy z jednym zestykiem zwiernym, przystosowany do pracy przy napięciu AC 230 V i prądzie znamionowym 16 A. Sterowanie napięciem stałym 12 V DC umożliwia łatwą integrację z systemami automatyki i sterownikami PLC. Dzięki konstrukcji bistabilnej nie wymaga ciągłego podtrzymania zasilania cewki, co przekłada się na oszczędność energii i mniejsze nagrzewanie się urządzenia.

• Praca bistabilna: Utrzymuje stan zestyków po zaniku napięcia sterującego – brak potrzeby ciągłego zasilania cewki, niższe zużycie energii.
• 1 zestyk zwierny (NO): Prosty, niezawodny obwód załącz/wyłącz do sterowania jednym odbiornikiem.
• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o znacznym obciążeniu, np. oświetlenie, silniki małej mocy.
• Napięcie łączeniowe AC 230 V: Dostosowane do standardowej sieci elektrycznej w budynkach mieszkalnych i użytkowych.
• Sterowanie napięciem stałym 12 V DC: Umożliwia współpracę z niskonapięciowymi systemami sterowania, modułami PLC oraz interfejsami automatyki.

Zgodność z Normami

Przekaźnik spełnia wymagania odpowiednich norm europejskich (IEC/EN) oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Aparatura modułowa przeznaczona do montażu w rozdzielnicach ma zazwyczaj stopień ochrony IP20.

Zastosowanie

Przekaźnik bistabilny 5TT4111-3 znajduje zastosowanie w instalacjach budynkowych, infrastrukturze oraz lekkim przemyśle, wszędzie tam, gdzie potrzebne jest zdalne lub automatyczne sterowanie odbiornikami AC 230 V przy niskonapięciowym sygnale sterującym.

• Sterowanie oświetleniem (włącz/wyłącz z dwóch lub więcej miejsc bez użycia łączników krzyżowych).
• Generowanie impulsów do styczników instalacyjnych lub przekaźników pośrednich.
• Interfejs między sterownikami PLC/systemami automatyki a obwodami 230 V AC.
• Realizacja funkcji sygnalizacyjnych i wyzwalających w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Pamiętaj o zastosowaniu odpowiedniej ochrony przed dotykiem bezpośrednim.

FAQ

• Czy przekaźnik bistabilny wymaga ciągłego zasilania do utrzymania stanu załączenia? Nie – konstrukcja bistabilna sprawia, że zestyk pozostaje w ostatnim położeniu (załączony lub wyłączony) nawet po zaniku napięcia sterującego. Cewka zasilana jest tylko podczas zmiany stanu, co zmniejsza pobór energii.
• Jaki jest stopień ochrony tego przekaźnika? W kartach katalogowych producenta nie podano konkretnej wartości, ale aparatura modułowa przeznaczona do montażu w rozdzielnicach ma zazwyczaj stopień ochrony IP20. W warunkach instalacji hermetycznej wewnątrz rozdzielnicy jest to wystarczające.
• Czy sterowanie napięciem 12 V DC może być bezpośrednio podłączone do wyjścia przekaźnikowego sterownika PLC? Tak – napięcie 12 V DC jest standardowym sygnałem w systemach automatyki. Należy sprawdzić, czy prąd wyjściowy sterownika jest wystarczający do przełączenia cewki przekaźnika (brak podanych w danych wartości, w praktyce typowy prąd cewki bistabilnej jest niewielki).
