Łącznik zdalnie sterowany z 1 zestykiem zwiernym, zestyk do AC 230 V 16 A zasterowanie AC 8 V | 5TT4101-4 Siemens

Alternatywny kod produktu: 5TT41014

Opis i Kluczowe Cechy

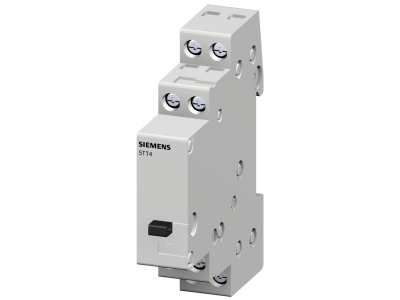

Łącznik zdalnie sterowany Siemens 5TT4101-4 to modułowy element aparatury rozdzielczej z serii SENTRON, wyposażony w 1 zestyk zwierny (NO). Przeznaczony do zdalnego załączania odbiorników w obwodach jednofazowych prądu przemiennego o napięciu 230 V i prądzie do 16 A. Sterowanie odbywa się napięciem 8 V AC, co umożliwia bezpieczną integrację z systemami automatyki budynkowej. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach na szynie DIN.

• 1 zestyk zwierny (NO): Umożliwia załączanie odbiorników takich jak oświetlenie, wentylatory, pompy czy nagrzewnice – prosty i niezawodny punkt przełączający.
• Prąd znamionowy 16 A przy 230 V AC: Bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków; odpowiedni do typowych odbiorników instalacyjnych.
• Napięcie sterowania 8 V AC: Niskie napięcie sterujące zwiększa bezpieczeństwo obsługi i pozwala na bezpośrednie podłączenie do sterowników PLC, przekaźników lub paneli dotykowych.
• Kompaktowa konstrukcja modułowa: Oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie TH35 oraz szybkie przyłączanie przewodów dzięki konstrukcji z ochroną przed dotykiem.
• Niezawodna technika Siemens SENTRON: Wysoka jakość wykonania gwarantuje długą żywotność i stabilność przełączania w warunkach eksploatacji budynkowej i przemysłowej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowano standardową ochronę przed dotykiem zgodną z wymaganiami dla aparatury modułowej montowanej w rozdzielnicach. (Szczegółowe numery norm – patrz dokumentacja producenta).

Zastosowanie

Łącznik zdalnie sterowany Siemens 5TT4101-4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest wygodne, zdalne lub automatyczne załączanie obwodów elektrycznych. Sprawdza się zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych czy infrastrukturze technicznej.

• Sterowanie oświetleniem – włączanie i wyłączanie grup lamp z panelu sterowniczego lub systemu BMS.
• Załączanie odbiorników mechanicznych – wentylatory, pompy, bramy, rolety – za pomocą sygnałów z czujników lub timera.
• Przekazywanie impulsów do styczników, przekaźników pośrednich lub wejść cyfrowych PLC – realizacja sekwencji i automatyzacji.
• Zdalne włączanie obwodów gniazd lub urządzeń w instalacjach smart home i automatyce budynkowej.

Wskazówki Montażowe

Montaż i podłączenie łącznika zdalnie sterowanego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego i sterującego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia (min. 1,5 mm² dla 16 A). Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność polaryzacji i izolacji.

FAQ

• Jaki jest prąd znamionowy łącznika? Prąd znamionowy styków wynosi 16 A przy napięciu 230 V AC (obciążenie rezystancyjne). Dla obciążeń indukcyjnych lub silnikowych należy uwzględnić współczynnik mocy i ewentualnie zastosować stycznik.
• Czy łącznik nadaje się do sterowania oświetleniem LED? Tak, pod warunkiem że sumaryczny prąd załączania (w tym prąd udarowy driverów) nie przekracza 16 A. W przypadku dużych grup LED zaleca się zastosowanie stycznika instalacyjnego.
• Jakie jest napięcie sterowania? Napięcie sterowania cewki wynosi 8 V AC – jest to bezpieczne napięcie, często używane w systemach automatyki i sterownikach PLC. Nie wymaga stosowania transformatorów separacyjnych.
