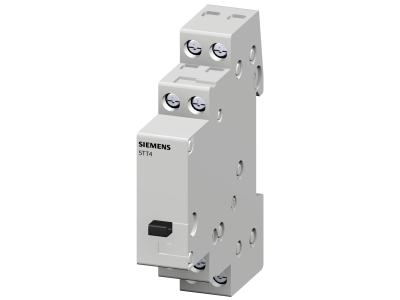

Łącznik zdalnie sterowany z 1 zestykiem zwiernym, zestyk do AC 230 V 16 A zasterowanie AC 24 V | 5TT4101-2 Siemens

Alternatywny kod produktu: 5TT41012

Opis i Kluczowe Cechy

Łącznik zdalnie sterowany Siemens 5TT4101-2 wyposażony w 1 zestyk zwierny przystosowany do pracy przy napięciu 230 V AC i prądzie 16 A. Sterowanie odbywa się napięciem 24 V AC, co umożliwia bezpieczną i wygodną realizację funkcji załączenia w instalacjach budynkowych i przemysłowych. Urządzenie przeznaczone jest do montażu na szynie DIN w rozdzielnicach.

• Prąd znamionowy 16 A przy 230 V AC: umożliwia bezpieczne przełączanie odbiorników o znacznym obciążeniu, np. oświetlenia, wentylatorów i pomp, bez ryzyka przegrzania styków.
• Napięcie sterowania 24 V AC: kompatybilne z typowymi systemami automatyki i niskonapięciowymi obwodami sterowniczymi, co zwiększa bezpieczeństwo obsługi.
• 1 zestyk zwierny (NO): dedykowany do załączania obwodów odbiorczych; po podaniu napięcia sterowania zestyk zamyka się, umożliwiając przepływ prądu.
• Kompaktowa konstrukcja modułowa: łatwy montaż na szynie DIN TH35, oszczędność miejsca w rozdzielnicy.
• Ochrona przed dotykiem: standardowo zapewniona dla bezpiecznej pracy podczas instalacji i eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowana ochrona przed dotykiem gwarantuje bezpieczeństwo podczas montażu i użytkowania. Szczegółowe dane dotyczące zgodności z konkretnymi normami znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Łącznik zdalny Siemens 5TT4101-2 przeznaczony jest do zdalnego załączania i wyłączania obwodów elektrycznych w instalacjach budynków mieszkalnych, użytkowych oraz w przemyśle.

• Sterowanie oświetleniem wewnętrznym i zewnętrznym z wykorzystaniem napięcia sterowania 24 V AC.
• Załączanie odbiorników o małej i średniej mocy, takich jak wentylatory, rekuperatory, pompy obiegowe.
• Współpraca z systemami automatyki budynkowej (PLC, przekaźniki czasowe, zegary sterujące) jako element wykonawczy.
• Realizacja zdalnego przełączania w obwodach sygnalizacyjnych i sterowniczych w przemyśle.

Wskazówki Montażowe

Montage oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Łącznik należy zamontować na szynie DIN TH35 w rozdzielnicy. Moment dokręcania śrub zacisków oraz dobór przekroju przewodów (zgodnie z prądem 16 A) muszą być zgodne z dokumentacją techniczną producenta. Niewłaściwy montaż grozi uszkodzeniem urządzenia i porażeniem prądem.

FAQ

• Jakie jest napięcie sterowania tego łącznika? Napięcie sterowania wynosi AC 24 V.
• Czy łącznik posiada podświetlenie? Nie, w danych technicznych nie przewidziano wbudowanego podświetlenia. Funkcję sygnalizacji można zrealizować poprzez dodatkowe moduły.
• Jaki jest stopień ochrony urządzenia? Producent nie podał konkretnej wartości. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 przed montażem. Po instalacji w szafie stopień ochrony określa obudowa.
