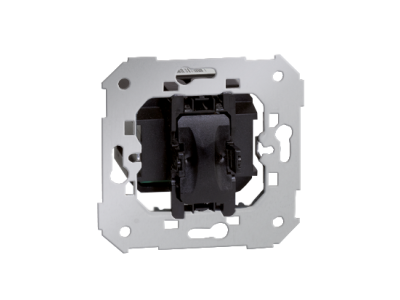

Łącznik żaluzjowy trójpozycyjny 1-0-2 (mechanizm) 10A, 250V, szybkozłącza 75333-39 Simon 82 | 75333-39 Kontakt Simon

Alternatywny kod produktu: W7-5333-39XXX-XXXX

Opis i Kluczowe Cechy

Łącznik żaluzjowy trójpozycyjny 1-0-2 (mechanizm) producenta Simon, symbol 75333-39, przeznaczony jest do sterowania pracą rolet, żaluzji i innych napędów jednofazowych. Dzięki prądowi znamionowemu 10 A i napięciu 250 V AC zapewnia bezpieczne włączanie i wyłączanie silników w standardowej instalacji domowej. Szybkozłącza umożliwiają szybki i pewny montaż przewodów bez użycia narzędzi.

• Prąd znamionowy 10 A: Umożliwia bezpieczną pracę z typowymi silnikami rolet i żaluzji, bez ryzyka przeciążenia styków.
• Napięcie 250 V AC: Przystosowany do zasilania z domowej sieci elektrycznej, zgodnie z obowiązującymi standardami.
• Trójpozycyjny przełącznik 1-0-2: Precyzyjne sterowanie kierunkiem (góra / dół) oraz zatrzymanie napędu – jedna pozycja daje impuls do podnoszenia, druga do opuszczania, a środkowa (0) rozłącza obwód.
• Szybkozłącza (zaciski bezśrubowe): Ułatwiają podłączenie przewodów – wystarczy odizolować końcówkę i wsunąć w gniazdo, co przyspiesza montaż i zmniejsza ryzyko błędów.
• Mechanizm w serii Simon 82: Możliwość łączenia z ramkami i klawiszami z linii Original i Select, co pozwala dopasować estetykę do aranżacji wnętrza.

Zgodność z Normami

Łącznik został zaprojektowany zgodnie z wymaganiami dyrektyw niskonapięciowych i posiada oznaczenie CE. Przeznaczony do użytku w instalacjach domowych i biurowych, montowany przez wykwalifikowany personel. (Szczegółowe normy dostępne w dokumentacji technicznej producenta).

Zastosowanie

Idealny do lokalnego sterowania napędami elektrycznymi w systemach zarządzania przestrzenią. Sprawdzi się zarówno w domach, jak i obiektach komercyjnych.

• Sterowanie żaluzjami poziomymi i pionowymi w pomieszczeniach biurowych i mieszkalnych.
• Obsługa rolet zewnętrznych i wewnętrznych, w tym markiz oraz daszków przeciwsłonecznych.
• Impulsowe włączanie i wyłączanie niewielkich bram rolowanych lub przesuwnych (w zakresie obciążenia 10 A).
• Jako element sterowni w systemach automatyki budynkowej (współpraca z przekaźnikami lub siłownikami).

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Mechanizm przeznaczony jest do montażu w puszce podtynkowej (lub natynkowej w zależności od ramki) przy użyciu standardowych ramek serii Simon 82. Przekrój przewodów należy dobrać zgodnie z obciążeniem (min. 1,5 mm² przy 10 A). Szybkozłącza umożliwiają podłączenie przewodów o przekroju do 2,5 mm² – po wsunięciu przewodu sprawdź mocne jego osadzenie. Nie dokręcaj żadnych śrub – zaciski są bezśrubowe. Po zakończeniu montażu wykonaj próbę działania (odłączając napięcie przed każdą modyfikacją).

FAQ

• Czy łącznik ma podświetlenie? W danych technicznych producenta nie ma informacji o podświetleniu. Mechanizm żaluzjowy 75333-39 jest wersją bez elementów świetlnych – ewentualne podświetlenie może wymagać osobnego modułu.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje konkretnego stopnia ochrony. Ze względu na przeznaczenie do wnętrz i brak osłon szczelnych zaleca się montaż w pomieszczeniach suchych, z dala od wody i wilgoci.
• Jak działa tryb pracy styków w pozycjach 1-0-2? Łącznik jest przełącznikiem trójpołożeniowym: pozycja 1 (góra) – zwiera obwód odpowiedzialny za podnoszenie rolety; pozycja 0 – rozłącza obwód (zatrzymanie); pozycja 2 (dół) – zwiera obwód opuszczający. Działanie jest impulsowe (chwilowe) lub bistabilne – szczegółowy schemat podaje dokumentacja techniczna dołączona do produktu.
