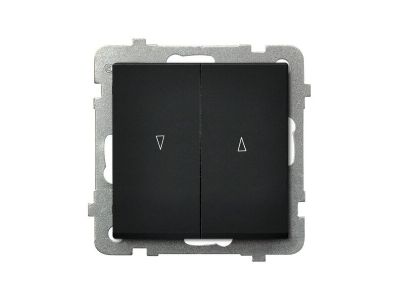

Łącznik żaluzjowy czarny matowy SONATA | ŁP-7R/m/33 Ospel

Opis i Kluczowe Cechy

Łącznik żaluzjowy z serii SONATA, o numerze katalogowym ŁP-7R/m/33, to zaawansowane rozwiązanie elektroinstalacyjne od renomowanego producenta OSPEL. Produkt charakteryzuje się eleganckim wykończeniem w kolorze czarnego matu, co sprawia, że idealnie wpisuje się w nowoczesne trendy aranżacji wnętrz. Jest to łącznik dwuprzyciskowy o działaniu monostabilnym, co oznacza, że sterowanie napędem żaluzji lub rolet odbywa się poprzez ciągłe przytrzymanie klawisza. Mechanizm ten, zbliżony zasadą działania do przycisku dzwonkowego, pozwala na precyzyjne pozycjonowanie osłon okiennych.

• Sterowanie dwuobwodowe: Konstrukcja pozwala na obsługę dwóch oddzielnych obwodów (podnoszenie i opuszczanie), przy jednoczesnym zastosowaniu blokady mechanicznej uniemożliwiającej jednoczesne załączenie obu kierunków, co chroni silnik rolety przed uszkodzeniem.
• Modułowość: Produkt przeznaczony jest do montażu w systemach ramkowych wielokrotnych, co pozwala na estetyczne zestawienie go z innymi gniazdami lub łącznikami serii SONATA.
• Stopień ochrony: Standardowo produkt posiada stopień ochrony IP-20, jednak dzięki dedykowanemu zestawowi uszczelniającemu, istnieje możliwość podniesienia szczelności do poziomu IP-44, co umożliwia montaż w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy kuchnie.

Zgodność z Normami

Łącznik żaluzjowy OSPEL SONATA został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia on wymagania dotyczące osprzętu elektroinstalacyjnego do użytku domowego i podobnego, co gwarantuje długowieczność styków oraz odporność mechaniczną. Zastosowane materiały izolacyjne zapewniają odpowiednią wytrzymałość dielektryczną oraz bezpieczeństwo użytkowania w instalacjach podtynkowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Dzięki swojej charakterystyce monostabilnej (impulsowej), jest szczególnie ceniony przez instalatorów systemów automatyki budynkowej i Smart Home. Może służyć jako element wejściowy dla sterowników PLC lub modułów roletowych, które wymagają podania krótkiego sygnału sterującego do zainicjowania pełnego cyklu pracy napędu. Idealnie sprawdza się w sterowaniu roletami zewnętrznymi, żaluzjami wewnętrznymi oraz markizami wyposażonymi w napędy elektryczne.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia elektryczne. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Przygotowanie przewodów: Należy zadbać o odpowiednie odizolowanie końcówek przewodów, aby zapewnić pewny styk w zaciskach mechanizmu.
• Montaż w puszce: Mechanizm montowany jest w standardowej puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów montażowych.
• Konfiguracja ramkowa: Do poprawnego montażu wymagane jest dokupienie ramki zewnętrznej z serii SONATA. W przypadku montażu w środowisku wilgotnym, należy pamiętać o zastosowaniu zestawu uszczelniającego IP-44.
• Moment dokręcania: Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy długotrwałym obciążeniu.

FAQ

1. Czy łącznik posiada blokadę przed jednoczesnym wciśnięciem obu przycisków?
Tak, konstrukcja mechanizmu uniemożliwia jednoczesne zamknięcie obu obwodów, co jest kluczowe dla ochrony silnika żaluzji przed podaniem napięcia na dwa kierunki ruchu jednocześnie.

2. Czy muszę trzymać przycisk, aby roleta całkowicie się zamknęła?
Tak, jest to łącznik monostabilny (przycisk). Roleta porusza się tylko wtedy, gdy użytkownik trzyma wciśnięty klawisz. Po zwolnieniu nacisku, ruch zostaje przerwany.

3. Czy produkt zawiera ramkę w zestawie?
Nie, łącznik sprzedawany jest jako moduł. Ramkę należy dobrać oddzielnie, dopasowując ją do koloru osprzętu lub aranżacji wnętrza.
