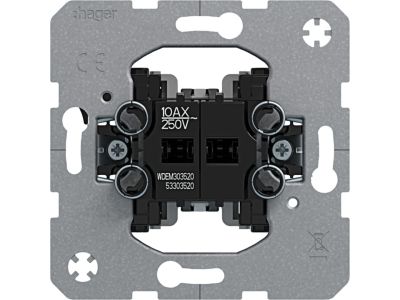

Łącznik żaluzjowy 2-klawiszowy, 1-biegunowy, mechanizm, samozaciski, one.platform | WDEM303520 Hager

Opis i Kluczowe Cechy

Łącznik żaluzjowy 2-klawiszowy 1-biegunowy z mechanicznym systemem samozaciskowym to kompaktowe rozwiązanie do sterowania dwoma niezależnymi obwodami oświetlenia lub roletami. Przeznaczony do montażu w puszkach instalacyjnych lub bezpośrednio w obudowach urządzeń. Dzięki samozaciskom ułatwia szybki i pewny montaż bez konieczności stosowania dodatkowych narzędzi.

• 2-klawiszowy układ sterowania: możliwość niezależnej kontroli dwóch obwodów (np. dwóch grup rolet lub oświetlenia), zwiększający funkcjonalność instalacji.
• 1-biegunowy mechanizm: zapewnia prostotę instalacji przy zachowaniu kompatybilności z typowymi obwodami jednofazowymi.
• System samozaciskowy: szybkie i bezpieczne podłączanie przewodów bez użycia śrubokręta, skraca czas montażu i minimalizuje ryzyko luźnych połączeń.
• Uniwersalna konstrukcja: kompaktowe wymiary umożliwiają montaż w standardowych puszkach instalacyjnych 60 mm.
• Zastosowanie w systemie one.platform: kompatybilny z modułami i akcesoriami systemu one.platform, pozwala na rozbudowę instalacji o dodatkowe funkcje sterowania.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej oraz dyrektyw unijnych dotyczących bezpieczeństwa niskonapięciowego. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi standardami.

Zastosowanie

Łącznik żaluzjowy 2-klawiszowy 1-biegunowy przeznaczony jest do sterowania dwoma obwodami w instalacjach elektrycznych, szczególnie w systemach automatyki budynkowej.

• Sterowanie dwoma grupami rolet lub żaluzji w pomieszczeniach biurowych, mieszkalnych lub hotelowych.
• Oddzielne załączanie dwóch obwodów oświetleniowych (np. główne i dodatkowe źródła światła).
• Integracja z systemami smart home poprzez kompatybilność z platformą one.platform.
• Montaż w puszce instalacyjnej lub bezpośrednio w obudowie urządzenia sterującego.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, w obwodzie odłączonym od napięcia. Przewody należy podłączyć do odpowiednich zacisków zgodnie z oznaczeniami na mechanizmie. Mechanizm samozaciskowy działa poprzez wsunięcie żyły przewodu – unikać wyginania przewodów pod ostrym kątem. Po zamontowaniu sprawdzić poprawność działania obu klawiszy. W przypadku montażu w systemie one.platform należy zapoznać się z dokumentacją techniczną platformy.

FAQ

• Czy łącznik jest kompatybilny z innymi systemami automatyki? Tak, mechanizm jest zaprojektowany z myślą o współpracy z systemem one.platform, jednak może być stosowany jako samodzielne rozwiązanie w standardowych instalacjach.
• Jakie jest maksymalne obciążenie prądowe łącznika? Dane techniczne nie określają maksymalnego prądu. Zaleca się stosowanie zgodnie z typowymi parametrami łączników 1-biegunowych (zazwyczaj do 16A przy 230V).
• Czy łącznik wymaga dodatkowego zabezpieczenia? Tak, zaleca się stosowanie w obwodzie zabezpieczenia nadprądowego (np. wyłącznika nadprądowego) dobranego do charakterystyki instalacji.
