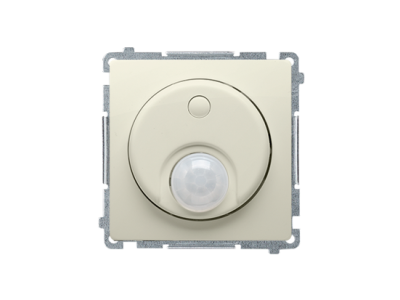

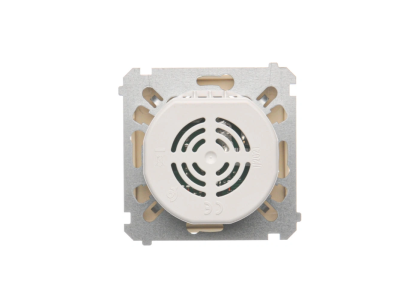

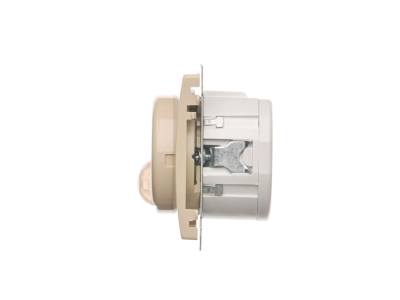

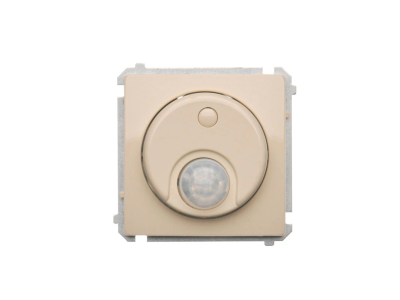

Łącznik z czujnikiem ruchu z przekaźnikiem z zabezpieczeniem (moduł) 8(2) A, 230V, beż BMCR11P.01/12 | BMCR11P.01/12 Kontakt Simon

Alternatywny kod produktu: WMUR-020xxP-9011

Opis i Kluczowe Cechy

Łącznik z czujnikiem ruchu z przekaźnikiem z zabezpieczeniem (moduł) BMCR11P.01/12 to urządzenie łączące funkcję detekcji ruchu z wbudowanym przekaźnikiem i zabezpieczeniem. Przeznaczony do pracy przy napięciu 230 V i prądzie 8(2) A, co zapewnia bezpieczne sterowanie odbiornikami o umiarkowanej mocy. Wymaga instalacji 3-przewodowej.

• Prąd znamionowy 8(2) A: Umożliwia podłączenie odbiorników o mocy do 1840 W (dla obciążeń rezystancyjnych) przy 230 V, zapewniając bezpieczną pracę bez ryzyka przeciążenia styków.
• Napięcie 230 V: Kompatybilność z typowymi sieciami elektrycznymi w budynkach mieszkalnych i komercyjnych.
• Wbudowany czujnik ruchu: Automatyczne wykrywanie obecności – włącza i wyłącza oświetlenie bez potrzeby ręcznej obsługi, co zwiększa komfort i oszczędza energię.
• Przekaźnik z zabezpieczeniem: Integralna ochrona urządzenia przed skutkami zwarć i przeciążeń, podnosząca bezpieczeństwo instalacji.
• Wymagana instalacja 3-przewodowa: Zapewnia prawidłowe zasilanie czujnika i przekaźnika – konieczne podłączenie przewodu neutralnego (N).

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowane zgodnie z obowiązującymi normami bezpieczeństwa dla aparatury elektrycznej, gwarantuje wysoką jakość i niezawodność w codziennej eksploatacji.

Zastosowanie

Łącznik z czujnikiem ruchu BMCR11P.01/12 znajduje zastosowanie w systemach automatycznego sterowania oświetleniem wewnętrznym i zewnętrznym, w budynkach mieszkalnych, biurowych i użyteczności publicznej.

• Automatyczne włączanie oświetlenia w korytarzach, klatkach schodowych i piwnicach – urządzenie reaguje na ruch, eliminując konieczność szukania włącznika.
• Sterowanie światłem w pomieszczeniach socjalnych, magazynowych i gospodarczych – optymalizacja czasu świecenia do faktycznej obecności osób.
• Sygnalizacja obecności w strefach komunikacyjnych – wspomaga orientację w przestrzeni i zwiększa bezpieczeństwo.
• Integracja z systemami automatyki budynkowej jako element wykonawczy – umożliwia zdalne monitorowanie stanu oświetlenia.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach elektrycznych. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Przekroje przewodów dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Wymagana instalacja 3-przewodowa – podłączenie przewodu neutralnego N jest niezbędne do poprawnego zasilania czujnika i przekaźnika.

FAQ

• Jakie jest maksymalne obciążenie łącza? Przy napięciu 230 V i prądzie 8(2) A maksymalna moc dla obciążeń rezystancyjnych wynosi 1840 W. Dla obciążeń indukcyjnych (np. silniki) należy uwzględnić współczynnik 2 (prąd rozruchu), stąd zalecane obciążenie nie przekracza 920 W.
• Czy można stosować to urządzenie przy napięciu 24 V? Nie, łącznik przeznaczony jest wyłącznie do napięcia 230 V AC. Podłączenie do innego napięcia może uszkodzić układ i spowodować zagrożenie.
• Co oznacza wymagana instalacja 3-przewodowa? Konieczne jest podłączenie trzech przewodów: fazowego (L), neutralnego (N) oraz ochronnego (PE). Przewód neutralny jest niezbędny do zasilania elektroniki czujnika i przekaźnika, w przeciwieństwie do prostych łączników jednobiegunowych.
