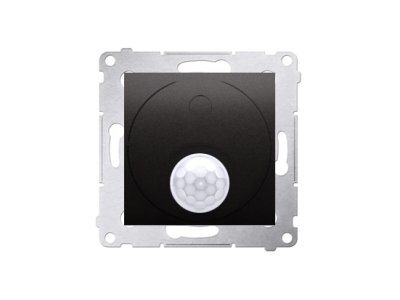

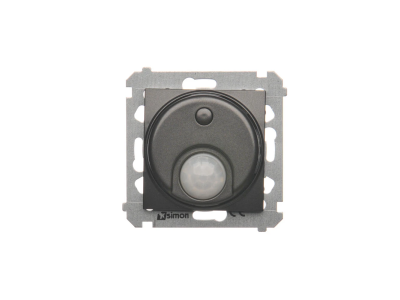

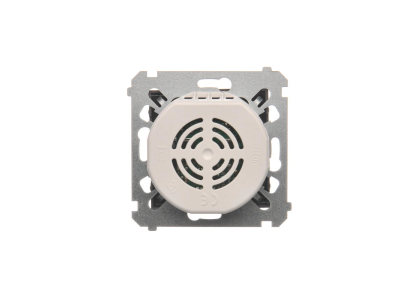

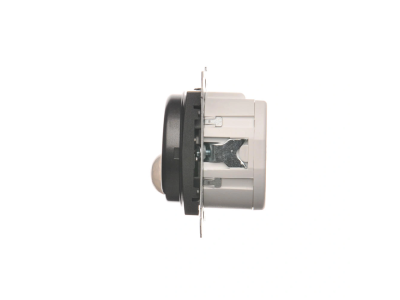

Łącznik z czujnikiem ruchu z przekaźnikiem (moduł) 8(2)A, 230V, antracyt DCR10P.01/48 Simon 54 | DCR10P.01/48 Kontakt Simon

Alternatywny kod produktu: WMDR-001R00-048

Opis i Kluczowe Cechy

Łącznik z czujnikiem ruchu z przekaźnikiem Simon 54, oznaczony symbolem DCR10P.01/48, to modułowe urządzenie przeznaczone do automatycznego sterowania oświetleniem. Dzięki prądowi znamionowemu 8(2)A i napięciu 230 V AC zapewnia bezpieczną pracę w obwodach z lampami żarowymi oraz halogenowymi 12 V podłączonymi przez transformator rdzeniowy lub elektroniczny. Wykonany w kolorze antracyt, przeznaczony do montażu w standardowych rozdzielnicach.

• Prąd znamionowy 8(2)A: Umożliwia załączanie zarówno obciążeń rezystancyjnych (8 A), jak i indukcyjnych (2 A) – np. transformatorów halogenowych – bez ryzyka przeciążenia styków przekaźnika.
• Wbudowany czujnik ruchu: Automatycznie włącza oświetlenie po wykryciu ruchu w strefie detekcji i wyłącza po upływie nastawionego czasu, co zwiększa komfort i oszczędza energię.
• Ręczne sterowanie przyciskiem: Przycisk na powierzchni czołowej umożliwia trwałe załączenie lub wyłączenie oświetlenia niezależnie od sygnału czujnika.
• Przekaźnik wyjściowy: Zapewnia separację galwaniczną i pewne przełączanie obwodów oświetleniowych o mocy odpowiedniej do prądu 8(2)A.
• Kolor antracyt: Estetyczne, neutralne wykończenie pasujące do większości nowoczesnych rozdzielnic i wnętrz.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami DIN dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Łącznik z czujnikiem ruchu Simon 54 znajduje zastosowanie w budynkach mieszkalnych i komercyjnych, gdzie wymagane jest automatyczne załączanie oświetlenia z funkcją ręcznego nadzoru. Sprawdza się szczególnie w miejscach o ograniczonej widoczności lub tymczasowym przebywaniu osób.

• Automatyczne sterowanie oświetleniem w korytarzach, klatkach schodowych i ciągach komunikacyjnych.
• Oświetlenie pomieszczeń gospodarczych, piwnic, garaży i kotłowni.
• Sterowanie lampami halogenowymi 12 V z transformatorem (rdzeniowym lub elektronicznym) w witrynach, garderobach lub szafach.
• Zastosowanie w instalacjach, gdzie wymagana jest zarówno praca automatyczna, jak i możliwość stałego załączenia (np. podczas sprzątania).

Wskazówki Montażowe

Montaż i podłączenie łącznika może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z normami. Moment dokręcania zacisków oraz szczegóły połączeń elektrycznych – należy stosować się do dokumentacji producenta. Instalacja wymaga trzech przewodów (L, N, PE lub L, N, L-przełączany w zależności od schematu).

FAQ

• Czy łącznik posiada wbudowany czujnik ruchu? Tak, urządzenie zawiera czujnik wykrywający ruch w strefie detekcji. Po wykryciu ruchu przekaźnik załącza oświetlenie, a po upływie nastawionego czasu lub po ustaniu ruchu – wyłącza je.
• Czy łącznik współpracuje z transformatorami elektronicznymi? Tak, zgodnie z danymi producenta łącznik obsługuje lampy halogenowe 12 V podłączone zarówno przez transformator rdzeniowy, jak i elektroniczny obniżający napięcie, przy zachowaniu maksymalnego prądu 2 A dla obciążeń indukcyjnych.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia ochrony w dostępnych danych. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 – wymagane jest zabezpieczenie przed wnikaniem ciał stałych i wilgoci przez obudowę rozdzielnicy.
