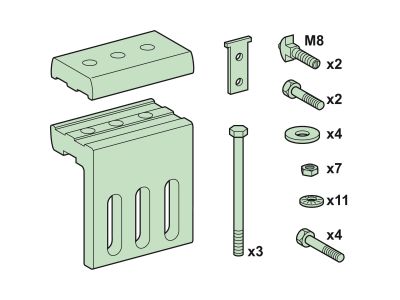

Łącznik szyn Linergy LGYE poziomej/pionowej 10mm 3200A PrismaSet | LVS04638 Schneider Electric

Opis i Kluczowe Cechy

Łącznik szyn Linergy LGYE o szerokości 10 mm i prądzie znamionowym 3200 A to solidne rozwiązanie do montażu poziomego i pionowego w rozdzielnicach PrismaSet. Zaprojektowany do współpracy z szynami zbiorczymi, zapewnia niezawodne i trwałe połączenia elektryczne w instalacjach wysokoprądowych. Odpowiedni do zastosowań w rozdzielnicach niskiego i średniego napięcia.

• Prąd znamionowy 3200 A: Umożliwia obciążenie wysokim prądem, co czyni go idealnym do zastosowań w rozdzielnicach o dużym zapotrzebowaniu na moc.
• Montaż poziomy i pionowy: Uniwersalność instalacji – dostosowanie do układu szyn w rozdzielnicy bez konieczności stosowania dodatkowych akcesoriów.
• Szerokość 10 mm: Kompatybilny z szynami zbiorczymi o standardowej szerokości, co ułatwia montaż i wymianę.
• Przeznaczenie do rozdzielnic PrismaSet: Zoptymalizowany pod kątem integracji z systemami rozdzielnic Schneider Electric, gwarantujący pełną kompatybilność.
• Trwała konstrukcja: Wykonany z wysokiej jakości materiałów, odporny na korozję i obciążenia mechaniczne, co zapewnia długą żywotność.

Zgodność z Normami

Łącznik szyn Linergy LGYE spełnia wymagania norm europejskich dotyczących aparatury elektrycznej, w tym normy dotyczące obciążalności prądowej i bezpieczeństwa elektrycznego. Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Łącznik szyn Linergy LGYE znajduje zastosowanie w rozdzielnicach niskiego i średniego napięcia, gdzie wymagane jest niezawodne połączenie szyn zbiorczych.

• Łączenie szyn zbiorczych w rozdzielnicach PrismaSet, zapewniające ciągłość obwodu elektrycznego.
• Stosowanie w instalacjach przemysłowych i budynkach użyteczności publicznej o wysokim zapotrzebowaniu na energię.
• Montaż w rozdzielnicach, gdzie konieczne jest rozgałęzienie obwodów o dużym obciążeniu prądowym.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Łącznik należy zamontować na szynie zbiorczej zgodnie z kierunkiem montażu poziomego lub pionowego, dokładnie dokręcając śruby momentem zgodnym z zaleceniami producenta. Przed montażem należy upewnić się, że powierzchnie styku są czyste i wolne od tlenków. Po zakończeniu prac sprawdzić rezystancję połączenia.

FAQ

• Czy łącznik jest kompatybilny z innymi rozdzielnicami niż PrismaSet? Łącznik został zaprojektowany z myślą o współpracy z rozdzielnicami PrismaSet, jednak może być stosowany w innych systemach o odpowiedniej szerokości szyn (10 mm), po weryfikacji kompatybilności mechanicznej i elektrycznej.
• Jakie jest zalecane napięcie znamionowe dla tego łącznika? Napięcie znamionowe nie zostało określone w danych produktu. Produkt jest przeznaczony do stosowania w układach niskiego i średniego napięcia zgodnie z typowymi zastosowaniami w rozdzielnicach.
• Czy łącznik wymaga dodatkowych akcesoriów montażowych? Do montażu wystarczają standardowe narzędzia i śruby dostarczane z produktem. W przypadku nietypowych instalacji zaleca się konsultację z dokumentacją techniczną.
