Łącznik świecznikowy z podświetleniem LED, do wersji IP44, 10AX, szybkozłącza, biały DW5BL.01/11 | DW5BL.01/11 Kontakt Simon

Opis i Kluczowe Cechy

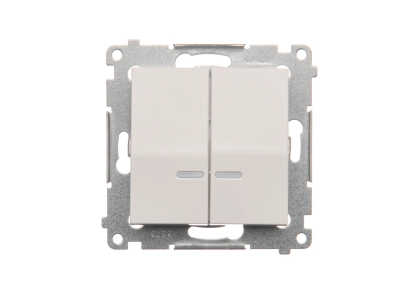

Łącznik świecznikowy DW5BL.01/11 z serii Simon 54 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o wymagających systemach oświetleniowych. Urządzenie charakteryzuje się prądem znamionowym 10AX, co pozwala na bezpieczne sterowanie obciążeniami o charakterze indukcyjnym oraz rezystancyjnym. Kluczowym elementem konstrukcyjnym jest zintegrowane podświetlenie LED, które nie tylko ułatwia lokalizację osprzętu w ciemności, ale również nadaje instalacji nowoczesny wygląd. Produkt został wyposażony w innowacyjne szybkozłącza, które znacząco skracają czas montażu, eliminując konieczność użycia narzędzi do dokręcania zacisków śrubowych i gwarantując stałą siłę docisku przewodu przez cały okres eksploatacji.

• Podwójny obwód: Mechanizm pozwala na niezależne załączanie dwóch sekcji oświetlenia, co jest idealnym rozwiązaniem dla żyrandoli i opraw wielopunktowych.
• Podwyższona szczelność: Dzięki dołączonej wkładce uszczelniającej pod klawisze (DU1W), łącznik po zamontowaniu w odpowiedniej ramce osiąga stopień ochrony IP44, chroniąc mechanizm przed bryzgami wody i zanieczyszczeniami.
• Trwałość mechaniczna: Działa na zasadzie klasycznego przełącznika (monostabilny), gdzie klawisz pozostaje w zadanej pozycji po naciśnięciu.
• Estetyka: Wykończenie w kolorze białym (kod koloru .01/11) zapewnia uniwersalność i dopasowanie do każdego wnętrza.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa obowiązujące na rynku europejskim. Został zaprojektowany i przetestowany zgodnie z normą PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Zastosowanie materiałów bezhalogenowych oraz wysoka jakość tworzywa termoplastycznego wzmocnionego dodatkami uszlachetniającymi gwarantują odporność na promieniowanie UV oraz uszkodzenia mechaniczne.

Zastosowanie

Łącznik świecznikowy DW5BL.01/11 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w salonach, sypialniach i korytarzach, gdzie wymagane jest dzielenie źródeł światła na strefy. Dzięki możliwości uzyskania klasy szczelności IP44, produkt ten jest rekomendowany do montażu w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki, kuchnie, garaże czy piwnice, pod warunkiem zastosowania dedykowanej ramki z uszczelką.

Wskazówki Montażowe

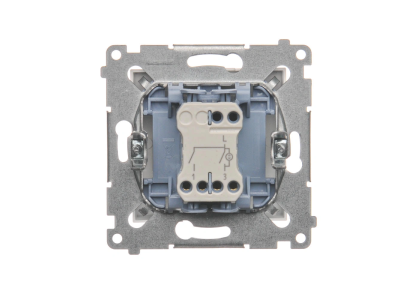

Instalacja łącznika powinna być przeprowadzona przez wykwalifikowanego elektryka. Mechanizm jest przystosowany do montażu podtynkowego w standardowych puszkach instalacyjnych o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i wsunąć w zacisk do momentu zablokowania. W celu uzyskania pełnej ochrony IP44, należy upewnić się, że wkładka uszczelniająca DU1W jest poprawnie osadzona pod klawiszami, a ramka zewnętrzna ściśle przylega do powierzchni ściany. Solidne pazurki montażowe zapewniają stabilne osadzenie mechanizmu w puszce, zapobiegając jego poluzowaniu podczas intensywnego użytkowania.

FAQ

• Czy podświetlenie LED wymaga dodatkowego przewodu neutralnego? W większości standardowych instalacji podświetlenie działa szeregowo z odbiornikiem, jednak przy źródłach światła typu LED o bardzo małej mocy może być wymagane zastosowanie kondensatora eliminującego miganie.
• Czy ten łącznik pasuje do ramek innych producentów? Nie, łącznik DW5BL.01/11 jest dedykowany wyłącznie do systemów ramkowych serii Simon 54 od Kontakt Simon.
• Co oznacza oznaczenie 10AX? Oznaczenie to informuje, że łącznik jest przystosowany do prądu znamionowego 10A i jest zdolny do bezpiecznego przerywania obwodów z obciążeniem fluorescencyjnym (indukcyjnym).
