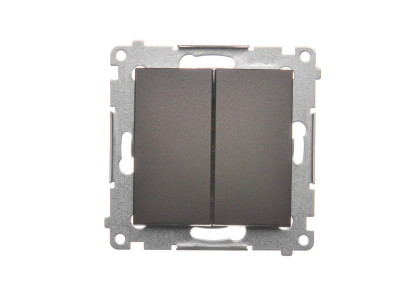

Łącznik świecznikowy (moduł) 10AX, 250V, szybkozłącza, brąz mat DW5.01/46 Simon 54 | DW5.01/46 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik świecznikowy DW5.01/46 z serii Simon 54 to profesjonalny moduł elektroinstalacyjny zaprojektowany z myślą o estetyce i niezawodności w nowoczesnych systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne załączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Wykończenie w kolorze brąz mat nadaje osprzętowi elegancki, industrialny charakter, idealnie komponujący się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.

• Mechanizm dwuobwodowy: Pozwala na niezależne sterowanie dwiema grupami źródeł światła z jednego punktu instalacyjnego.

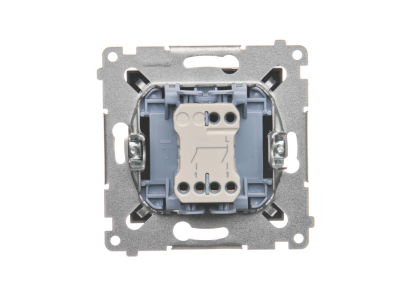

• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych (szybkozłączy) znacząco skraca czas montażu i gwarantuje stały docisk przewodu, eliminując ryzyko poluzowania się styku pod wpływem drgań lub zmian temperatury.
• Trwałość mechaniczna: Mechanizm działa na zasadzie klasycznego przełącznika (bistabilny), co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu.
• Wysoka jakość materiałów: Wykonanie z tworzywa odpornego na promieniowanie UV oraz uszkodzenia mechaniczne zapewnia długowieczność produktu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego przydatność do użytku w instalacjach domowych i podobnych instalacjach stałych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków.

Zastosowanie

Łącznik świecznikowy Simon 54 znajduje szerokie zastosowanie w instalacjach oświetleniowych, gdzie wymagany jest podział źródeł światła na sekcje. Jest to idealne rozwiązanie do sterowania żyrandolami wielopunktowymi, gdzie użytkownik może zdecydować o włączeniu części lub wszystkich żarówek jednocześnie. Dzięki eleganckiej kolorystyce brąz mat, moduł ten jest często wybierany przez architektów do projektów o podwyższonym standardzie wykończenia, takich jak hotele, apartamenty czy nowoczesne przestrzenie komercyjne.

Wskazówki Montażowe

Montaż modułu DW5.01/46 jest intuicyjny i przystosowany do standardowych puszek podtynkowych o średnicy 60 mm. Poniżej znajdują się kluczowe zalecenia techniczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).
• Podłączenie: Przewody należy wsunąć bezpośrednio w szybkozłącza. Mechanizm pozwala na podłączenie przewodów sztywnych (drut) o przekroju do 2,5 mm².
• Mocowanie w puszce: Moduł wyposażony jest w solidne pazurki oraz wkręty, co umożliwia stabilne osadzenie w puszce instalacyjnej.
• System ramkowy: Produkt jest modułem i wymaga dokupienia ramki z serii Simon 54 (pojedynczej lub wielokrotnej).

FAQ

Czy ten łącznik posiada podświetlenie?
Model DW5.01/46 w wersji standardowej nie posiada podświetlenia LED. Jest to klasyczny moduł dwuobwodowy.

Czy mogę użyć tego łącznika do sterowania oświetleniem LED?
Tak, prąd znamionowy 10AX jest w pełni wystarczający do sterowania nowoczesnymi źródłami światła LED, które charakteryzują się niskim poborem mocy, ale wysokim prądem rozruchowym.

Czy do montażu potrzebuję specjalistycznych narzędzi?
Dzięki zastosowaniu szybkozłączy, do samego podłączenia przewodów nie są wymagane wkrętaki. Śrubokręt będzie potrzebny jedynie do przykręcenia modułu do puszki lub dokręcenia pazurków rozporowych.
