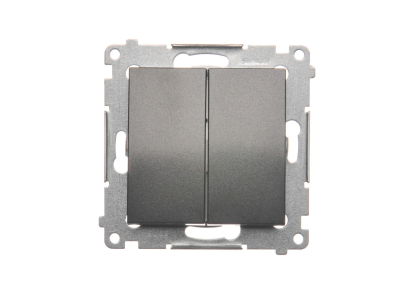

Łącznik świecznikowy do wersji IP44, 10AX, 250V, szybkozłącza, antracyt DW5B.01/48 Simon 54 | DW5B.01/48 Kontakt Simon

Alternatywny kod produktu: WMDL-550xxx-048

Opis i Kluczowe Cechy

Łącznik świecznikowy Simon DW5B.01/48 o prądzie znamionowym 10AX i napięciu 250V został zaprojektowany do załączania dwóch oddzielnych obwodów, np. w żyrandolach. Działa na zasadzie przełącznika – sprężyna nie odbija po puszczeniu, co pozwala na trwałe wybranie jednego z dwóch obwodów. Wyposażony w szybkozłącza oraz wkładkę uszczelniającą pod klawisze DU1W (umożliwia rozszerzenie do wersji IP44). Obudowa w kolorze antracyt.

• Prąd znamionowy 10AX: Bezpieczna praca w obwodach oświetleniowych i małych odbiornikach, zgodnie z charakterystyką obciążeń żarowych i fluorescencyjnych.
• Napięcie znamionowe 250V: Przystosowany do standardowych instalacji jednofazowych.
• Funkcja przełącznika (bistabilna): Po naciśnięciu pozostaje w wybranym położeniu – umożliwia stałe załączenie jednego z dwóch obwodów, np. grupy żarówek w żyrandolu.

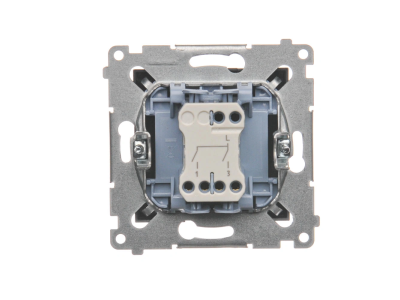

• Szybkozłącza: Skracają czas montażu i eliminują potrzebę użycia narzędzi – podłączenie przewodów jest szybkie i pewne.
• Wkładka uszczelniająca pod klawisze DU1W: W połączeniu z odpowiednią obudową i klawiszami umożliwia wykonanie instalacji w stopniu ochrony IP44.

Zgodność z Normami

Łącznik świecznikowy Simon DW5B.01/48 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Producent zapewnia zgodność z wymaganiami stawianymi urządzeniom elektroinstalacyjnym.

Zastosowanie

Łącznik świecznikowy przeznaczony jest do wyboru jednego z dwóch niezależnych obwodów odbiorczych. Sprawdza się wszędzie tam, gdzie konieczne jest przełączanie dwóch źródeł światła lub grup żarówek.

• Sterowanie dwoma obwodami oświetleniowymi w żyrandolach i lampach wielożyłowych.
• Załączanie dwóch niezależnych odbiorników w instalacjach domowych (np. wentylator + światło).
• Zastosowanie w instalacjach o podwyższonej szczelności (IP44) po dodaniu odpowiedniej obudowy i klawiszy.
• Element sterujący w małych systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie łącznika świecznikowego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się w standardowej puszce instalacyjnej. Podłączenie przewodów za pomocą szybkozłączy – należy upewnić się o prawidłowym osadzeniu przewodu. Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 10AX. W przypadku montażu w wersji IP44 należy zastosować dedykowane klawisze i obudowę z wkładką uszczelniającą.

FAQ

• Czy łącznik świecznikowy Simon DW5B.01/48 jest przystosowany do pracy w warunkach wilgotnych? Łącznik posiada wkładkę uszczelniającą pod klawisze DU1W, co umożliwia zastosowanie w wersji IP44 w połączeniu z odpowiednią obudową i klawiszami. Sam łącznik nie ma określonego stopnia IP – szczegółowe informacje znajdują się w dokumentacji producenta.
• Czy łącznik działa jak przycisk monostabilny (sprężyna powrotna)? Nie. Działa na zasadzie przełącznika bistabilnego – sprężyna nie odbija po puszczeniu, więc po naciśnięciu pozostaje w danej pozycji aż do ponownego przestawienia. Pozwala to na trwałe załączenie jednego z dwóch obwodów.
• Jakie są zalety szybkozłączy w tym modelu? Szybkozłącza umożliwiają szybkie i bezpieczne podłączenie przewodów bez użycia narzędzi, co skraca czas montażu i minimalizuje ryzyko błędów połączeniowych.
