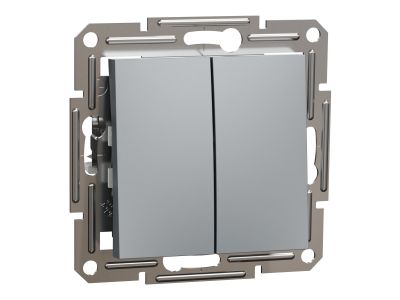

Łącznik świecznikowy bez ramki stal 10AX 250V, Asfora | EPH0300162 Schneider Electric

Opis i Kluczowe Cechy

Łącznik świecznikowy Asfora o symbolu EPH0300162 (wersja bez ramki, wykończenie stalowe) przeznaczony jest do załączania dwóch niezależnych obwodów elektrycznych. Dzięki prądowi znamionowemu 10AX i napięciu 250V zapewnia bezpieczną pracę w typowych instalacjach oświetleniowych. Mechanizm bistabilny (sprężyna nie odbija przycisku po puszczeniu) umożliwia trwałe przełączanie obwodów bez ryzyka przypadkowego powrotu.

• Prąd znamionowy 10AX: gwarantuje niezawodne sterowanie obwodami oświetleniowymi o łącznym obciążeniu do 10 A bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V: dopasowane do standardowych sieci niskiego napięcia (jednofazowych) w budynkach mieszkalnych i komercyjnych.
• Tryb bistabilny: po naciśnięciu przycisk zmienia stan i pozostaje w nim – idealny do załączania dwóch oddzielnych obwodów (np. grup żarówek w żyrandolu) bez konieczności ciągłego trzymania.
• Bez ramki, wykończenie stalowe: nowoczesny wygląd pasujący do wielu stylów aranżacji; możliwość uzupełnienia o dedykowaną ramkę Asfora.
• Szerokość modułu (17,5 mm): oszczędność miejsca w rozdzielnicy lub w puszce montażowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Konstrukcja oparta jest na standardach DIN, co gwarantuje kompatybilność z typowymi systemami instalacyjnymi. (Szczegółowe numery norm nie zostały podane przez producenta).

Zastosowanie

Łącznik świecznikowy Asfora został zaprojektowany głównie do sterowania oddzielnymi obwodami w oprawach wieloobwodowych, ale sprawdza się również w innych zastosowaniach wymagających bistabilnego przełączania dwóch niezależnych torów.

• Sterowanie dwiema grupami żarówek (lub LED) w żyrandolu – oddzielne włączanie/wyłączanie pierwszej i drugiej sekcji.
• Przełączanie dwóch odbiorników (np. lamp biurkowych, wentylatorów) z jednego punktu, gdzie każdy obwód jest sterowany niezależnie.
• Zastosowanie w układach automatyki domowej jako element interfejsu użytkownika (np. przełączanie trybów oświetlenia).
• Ideałny do wymiany w istniejących instalacjach łączników świecznikowych w standardzie 10A.

Wskazówki Montażowe

Montaż i konserwacja urządzenia mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub w puszce montażowej z użyciem odpowiedniej ramki. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów (zalecany 1,0–2,5 mm²) należy dobrać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami.

FAQ

• Czy łącznik świecznikowy Asfora ma podświetlenie LED? Producent nie przewidział podświetlenia w tym modelu (EPH0300162). Łącznik działa mechanicznie bez sygnalizacji świetlnej.
• Jaki stopień ochrony IP ma ten łącznik? Producent nie podaje stopnia ochrony. W typowych warunkach instalacji wewnętrznych (w pomieszczeniach suchych) przyjmuje się, że łączniki instalacyjne bez dodatkowych uszczelnień mają stopień ochrony IP20. Nie zaleca się montażu w miejscach narażonych na wilgoć lub kurz.
• Jaki tryb pracy styku ma ten łącznik? Styk pracuje w trybie bistabilnym – po naciśnięciu przycisku zmienia stan (załącza lub rozłącza obwód) i pozostaje w nim aż do ponownego naciśnięcia. Nie jest to przycisk chwilowy (monostabilny).
