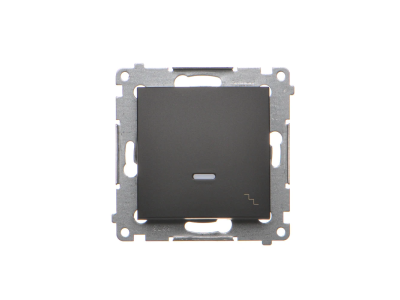

Łącznik schodowy z podświetleniem LED (moduł) 10AX, 250V~, szybkozłącza, czarny mat, Simon 54 | DW6L.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy z serii Simon 54 to zaawansowany moduł sterujący oświetleniem, zaprojektowany z myślą o nowoczesnych instalacjach elektrycznych. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze indukcyjnym oraz rezystancyjnym przy napięciu znamionowym 250V~. Wykończenie w kolorze czarny mat (numer koloru 49) nadaje osprzętowi elegancki, minimalistyczny wygląd, który doskonale wpisuje się w aktualne trendy architektoniczne.

• Podświetlenie LED: Zintegrowane oczko LED ułatwia lokalizację łącznika w ciemności, co znacząco podnosi komfort i bezpieczeństwo użytkowania w ciągach komunikacyjnych.

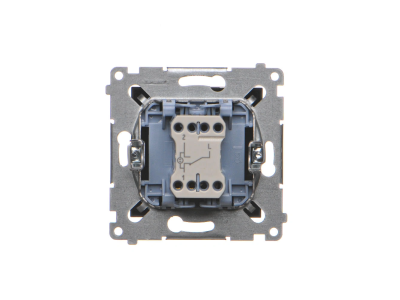

• Mechanizm szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania przewodów, co skraca czas instalacji i gwarantuje stały docisk styku, niezależnie od upływu czasu.
• Wysoka jakość materiałów: Wykonanie z tworzywa termoplastycznego wzmocnionego dodatkami uszlachetniającymi zapewnia odporność na zarysowania oraz promieniowanie UV.
• Kompaktowy moduł: Konstrukcja modułowa pozwala na łatwe osadzenie w ramkach wielokrotnych serii Simon 54 Premium oraz Simon 54 Nature.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków. Produkt posiada certyfikat CE oraz znaki bezpieczeństwa wymagane przez profesjonalnych instalatorów.

Zastosowanie

Łącznik schodowy (moduł) jest dedykowany do pracy w układach schodowych, gdzie wymagane jest sterowanie jednym źródłem światła z dwóch różnych punktów (np. na dole i na górze klatki schodowej). Dzięki estetycznemu wykończeniu w czarnym macie, idealnie sprawdza się w:

• Nowoczesnych budynkach mieszkalnych i apartamentowcach.
• Biurach i obiektach użyteczności publicznej o podwyższonym standardzie wykończenia.
• Długich korytarzach i ciągach komunikacyjnych, gdzie podświetlenie LED pełni funkcję orientacyjną.
• Hotelach, zapewniając intuicyjną obsługę oświetlenia przy łóżkach lub wejściach.

Wskazówki Montażowe

Montaż łącznika DW6L.01/49 powinien być przeprowadzony przez osobę posiadającą uprawnienia SEP. Przed przystąpieniem do prac należy odłączyć zasilanie w obwodzie. Dzięki zastosowaniu szybkozłączy, instalacja polega na wsunięciu odizolowanego przewodu (zalecana długość odizolowania ok. 11-12 mm) bezpośrednio w zacisk. Mechanizm sprężynowy automatycznie zablokuje przewód, zapewniając optymalny moment trzymania. Moduł montuje się w standardowej puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów. Po zamontowaniu mechanizmu należy nałożyć wybraną ramkę z serii Simon 54.

FAQ

• Czy podświetlenie LED wymaga dodatkowego przewodu neutralnego? W większości standardowych układów schodowych podświetlenie działa szeregowo z odbiornikiem i nie wymaga doprowadzenia osobnej żyły neutralnej do puszki łącznika.
• Czy łącznik można zamontować w łazience? Tak, jednak w strefach narażonych na wilgoć zaleca się zastosowanie dodatkowej uszczelki pod ramkę, aby uzyskać stopień ochrony IP44.
• Czy czarny mat jest odporny na odciski palców? Wykończenie czarny mat w serii Simon 54 zostało zaprojektowane tak, aby minimalizować widoczność śladów użytkowania, zachowując estetyczny wygląd przez długi czas.
