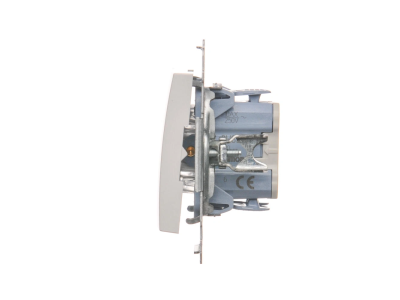

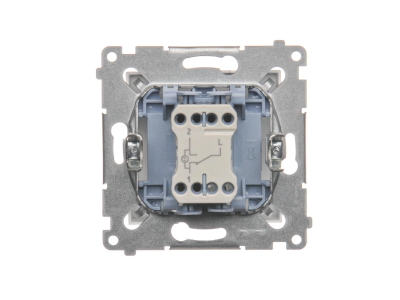

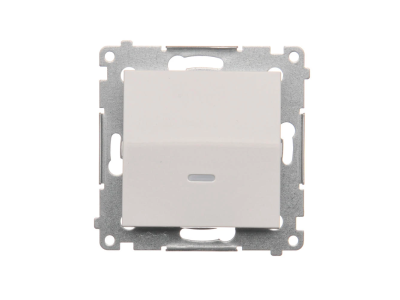

Łącznik schodowy z podświetleniem LED bez piktogramu (moduł) 10AX 250V, szybkozłącza, biały | DW6L.01/X/11 Kontakt Simon

Alternatywny kod produktu: WMDL-0610xU-011

Opis i Kluczowe Cechy

Łącznik schodowy DW6L.01/X/11 (symbol 25.63) to modułowy element instalacji elektrycznej przeznaczony do sterowania oświetleniem schodowym z dwóch miejsc. Wyposażony w podświetlenie LED w kolorze białym, co ułatwia lokalizację łącznika w ciemności. Zastosowanie szybkozłączy eliminuje konieczność lutowania przewodów, skracając czas montażu. Produkt charakteryzuje się kompaktową budową, co umożliwia montaż w standardowych puszkach instalacyjnych lub na szynie DIN.

• Prąd znamionowy 10A: Zapewnia bezpieczne sterowanie obwodami oświetleniowymi o łącznej mocy do 2500W (230V) – odpowiedni dla typowych instalacji schodowych.
• Napięcie znamionowe 230V: Kompatybilny z europejską siecią energetyczną, gotowy do bezpośredniego podłączenia w instalacjach 1-fazowych.
• Podświetlenie LED: Ułatwia identyfikację położenia łącznika w ciemności, poprawiając komfort użytkowania i bezpieczeństwo.
• Szybkozłącza (bez lutowania): Szybki i pewny montaż – przewody wkłada się w gniazda i zabezpiecza zatrzaskami, co skraca czas instalacji.
• Kolor biały: Estetyczne rozwiązanie do nowoczesnych wnętrz, jednolite z większością modułowej aparatury elektrycznej.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej, w tym PN-EN 60669-1 dla łączników do instalacji elektrycznych. Posiada deklarację zgodności CE.

Zastosowanie

Łącznik schodowy DW6L.01/X/11 przeznaczony jest do sterowania oświetleniem schodowym, korytarzy, garaży oraz innych pomieszczeń, w których wymagane jest włączanie/wyłączanie światła z dwóch punktów.

• Instalacje schodowe w budynkach mieszkalnych i użytkowych.
• Korytarze i hole wejściowe – wygodne sterowanie z dwóch punktów.
• Garaże i piwnice – podświetlenie LED ułatwia lokalizację łącznika.
• Miejsca publiczne (biura, szkoły) – trwałe i niezawodne rozwiązanie do sterowania oświetleniem.

Wskazówki Montażowe

Montaż łącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Łącznik montować w standardowych puszkach instalacyjnych (60mm) lub na szynie DIN z użyciem dedykowanych akcesoriów. Przewody podłączyć do szybkozłączy zgodnie z oznaczeniami na obudowie (L, 1, 2, L1). Zaleca się stosowanie przewodów o przekroju 1,5–2,5 mm². Po montażu sprawdzić poprawność działania łącznika oraz ustawić podświetlenie LED w zależności od potrzeb.

FAQ

• Czy łącznik można stosować w instalacjach 3-fazowych? Nie – łącznik jest przeznaczony wyłącznie do instalacji 1-fazowych 230V. Do instalacji 3-fazowych wymagane są odpowiednie łączniki schodowe dedykowane do takich sieci.
• Jaki jest maksymalny prąd obciążenia? Maksymalny prąd znamionowy wynosi 10A przy napięciu 230V, co odpowiada mocy ok. 2500W.
• Czy podświetlenie LED można wyłączyć? Tak – podświetlenie jest stałe, ale jego jasność można dostosować poprzez dobór odpowiedniego rezystora (niezależnie od funkcji łącznika).
