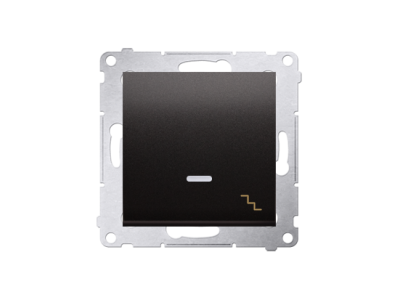

Łącznik schodowy z podświetleniem LED, 10AX, 250V, szybkozłącza, antracyt DW6L.01/48 Simon 54 | DW6L.01/48 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy z serii Simon 54 o numerze katalogowym DW6L.01/48 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V. Wykończenie w eleganckim kolorze antracytowym sprawia, że produkt doskonale wpisuje się w nowoczesne aranżacje wnętrz biurowych i mieszkalnych.

• Podświetlenie LED: Zintegrowane oczko LED ułatwia lokalizację łącznika w ciemności, co znacząco podnosi komfort i bezpieczeństwo użytkowania ciągów komunikacyjnych.
• Mechanizm przełączny: Łącznik działa w trybie bistabilnym, co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, zapewniając jasną informację wizualną o stanie obwodu.
• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania śrub, co skraca czas montażu i gwarantuje stały docisk przewodu, odporny na poluzowanie pod wpływem drgań.
• Solidna konstrukcja: Wykorzystanie wysokiej jakości tworzyw sztucznych zapewnia odporność na zarysowania oraz trwałość mechaniczną mechanizmu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE, gwarantujący dopuszczenie do obrotu na terenie Unii Europejskiej oraz spełnienie dyrektyw niskonapięciowych LVD.

Zastosowanie

Łącznik schodowy DW6L.01/48 jest dedykowany do pracy w układach sterowania oświetleniem z dwóch różnych punktów. Jest to rozwiązanie niezbędne w projektowaniu instalacji na klatkach schodowych, w długich korytarzach, garażach wielostanowiskowych oraz w sypialniach (sterowanie przy wejściu i przy łóżku). Dzięki możliwości współpracy z łącznikami krzyżowymi, pozwala na budowę rozbudowanych systemów sterowania oświetleniem z dowolnej liczby miejsc.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować końcówkę przewodu na odpowiednią długość (zazwyczaj wskazaną na obudowie mechanizmu) i wsunąć ją w gniazdo. Mechanizm posiada czytelne schematy połączeń na korpusie, co minimalizuje ryzyko błędnego podłączenia przewodów korespondencyjnych. Produkt przeznaczony jest do montażu w ramkach wielokrotnych serii Simon 54 Premium lub Simon 54 Nature.

FAQ

• Czy podświetlenie LED wymaga dodatkowego przewodu neutralnego? W większości standardowych instalacji podświetlenie w łącznikach Simon 54 działa szeregowo z odbiornikiem, jednak przy źródłach światła LED o bardzo małej mocy może być wymagane zastosowanie kondensatora eliminującego miganie.
• Czy łącznik można zamontować w puszce natynkowej? Tak, pod warunkiem zastosowania odpowiedniej puszki natynkowej dedykowanej do osprzętu modułowego serii Simon 54.
• Jaki jest stopień ochrony tego łącznika? Standardowo produkt posiada stopień ochrony IP20, co jest optymalne dla suchych pomieszczeń wewnętrznych.
