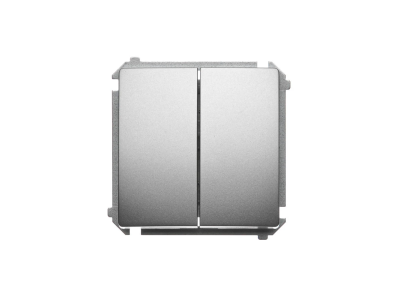

Łącznik schodowy podwójny z podświetleniem LED (moduł) 10AX, 250V, zaciski śrubowe, satynowy | BMW6/2L.01/29 Kontakt Simon

Alternatywny kod produktu: WMUL-0612xx-H011

Opis i Kluczowe Cechy

Łącznik schodowy podwójny z podświetleniem LED (moduł) o symbolu BMW6/2L.01/29. Prąd znamionowy 10AX przy napięciu 250V AC zapewnia bezpieczną i niezawodną pracę w obwodach oświetleniowych z obciążeniem rezystancyjnym i indukcyjnym. Wyposażony w zaciski śrubowe gwarantujące pewne i trwałe połączenie przewodów. Wykończenie satynowe nadaje estetyczny wygląd pasujący do nowoczesnych instalacji.

• Prąd znamionowy 10AX: Zapewnia bezpieczną pracę w obwodach z obciążeniem rezystancyjnym i indukcyjnym bez ryzyka przegrzania styków.
• Napięcie znamionowe 250V AC: Umożliwia stosowanie w standardowych instalacjach niskiego napięcia.
• Podświetlenie LED: Ułatwia lokalizację łącznika w ciemności oraz sygnalizuje stan włączenia obwodu.
• Zaciski śrubowe: Gwarantują pewny i trwały montaż przewodów, odporny na wibracje i obciążenia mechaniczne.
• Wykończenie satynowe: Elegancki, matowy wygląd odporny na odciski palców i zarysowania.
• Konstrukcja modułowa: Umożliwia montaż w rozdzielnicach i puszkach na szynie TH35 zgodnie z systemem modułowym.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (oznaczenie CE) oraz standardów DIN dla aparatury modułowej. Zastosowane materiały i konstrukcja zapewniają bezpieczeństwo użytkowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Łącznik schodowy podwójny przeznaczony jest do sterowania obwodami oświetleniowymi z dwóch lub więcej punktów, szczególnie w miejscach wymagających wygody i bezpieczeństwa. Sprawdza się w instalacjach mieszkaniowych, biurowych oraz przemysłowych.

• Sterowanie oświetleniem na schodach, w korytarzach i długich ciągach komunikacyjnych z dwóch niezależnych punktów.
• Przekazywanie impulsów sterujących do styczników, przekaźników lub wejść sterowników PLC w układach automatyki.
• Sygnalizacja położenia łącznika w obwodach oświetlenia awaryjnego i ewakuacyjnego.
• Automatyka budynkowa – realizacja funkcji łącznika schodowego w systemach inteligentnego sterowania oświetleniem.

Wskazówki Montażowe

Montaż i podłączenie łącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do pracy przy urządzeniach elektrycznych do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy lub puszce modułowej. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu znamionowego obwodu (zalecane 1,5–2,5 mm² dla typowych obwodów oświetleniowych).

FAQ

• Czy podświetlenie LED działa stale, czy tylko przy włączonym świetle? Podświetlenie LED aktywuje się w stanie wyłączenia obwodu – ułatwia lokalizację łącznika w ciemności. Dokładny sposób działania zależy od schematu podłączenia i zastosowanego obciążenia.
• Jaki stopień ochrony ma ten łącznik? Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się ochronę IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcami, ale brak ochrony przed wilgocią. Produkt należy instalować w suchych pomieszczeniach.
• Czy łącznik schodowy podwójny może pracować jako łącznik pojedynczy? Tak, łącznik schodowy podwójny może być wykorzystany jako dwa niezależne łączniki pojedyncze (np. do sterowania dwoma obwodami oświetleniowymi z jednego miejsca) – wymaga to odpowiedniego podłączenia zgodnego ze schematem.
