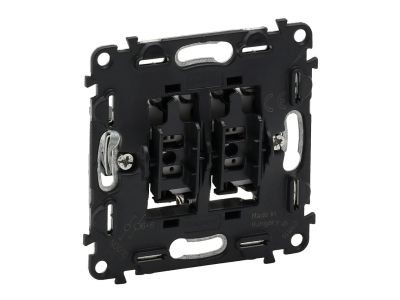

Łącznik schodowy podwójny 10AX, mechanizm, Valena Allure | 752008 Legrand

Opis i Kluczowe Cechy

Łącznik schodowy podwójny 10AX 250V~ z serii Valena Allure (symbol 752008) to mechanizm przeznaczony do montażu w puszkach natynkowych/tynkowych. Dzięki prądowi znamionowemu 10AX zapewnia bezpieczne sterowanie obwodami oświetleniowymi o znacznym obciążeniu. Urządzenie wyposażone jest w zaciski automatyczne ułatwiające szybki montaż oraz transparentną osłonę przeciwpyłową chroniącą mechanizm przed zanieczyszczeniami.

• Prąd znamionowy 10 AX (250 V~): Gwarantuje pewną pracę w standardowych obwodach żarowych i LED, bez ryzyka przegrzania styków.
• Funkcja podwójnego łącznika schodowego: Umożliwia sterowanie jednym lub dwoma niezależnymi odbiornikami z wielu punktów (np. dwa obwody oświetleniowe).
• Zaciski automatyczne: Skracają czas instalacji – nie wymagają narzędzi do zaciśnięcia przewodów, co przyspiesza prace montażowe.
• Transparentna osłona przeciwpyłowa: Chroni styki i mechanizm przed kurzem podczas eksploatacji, zwiększając trwałość.
• Możliwość dodania podświetlenia/wskaźnika włączenia: Kompatybilny z lampkami LED o ref. 067686/752057 (podświetlenie przestrzenne) lub 665091 (wskaźnik włączenia) – funkcje dokupowane osobno.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zastosowane rozwiązania techniczne są zgodne z ogólnie przyjętymi standardami dla aparatury łączeniowej instalowanej w budynkach. Szczegółowe informacje o normach można znaleźć w dokumentacji producenta.

Zastosowanie

Łącznik schodowy podwójny Valena Allure dedykowany jest do sterowania oświetleniem w obiektach mieszkaniowych, biurowych i użyteczności publicznej. Dzięki dwóm niezależnym obwodom umożliwia realizację układów wielopunktowych (np. dwa osobne ciągi schodowe lub jeden obwód z dodatkową funkcją przygaszania w systemie In’Matic).

• Sterowanie oświetleniem korytarzy, klatek schodowych i długich ciągów komunikacyjnych z dwóch lub więcej miejsc.
• Realizacja dwóch niezależnych obwodów oświetleniowych z jednego punktu (np. górne + boczne światło w salonie).
• Łączenie z przyciskami dzwonkowymi lub czujkami w systemach automatyki budynkowej (wymaga kompatybilności elektrycznej).
• Zastosowanie w obwodach wymagających podświetlenia przestrzennego lub wskaźnika włączenia (z dodatkowymi lampkami LED).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu napięcia od instalacji. Mechanizm przeznaczony jest do montażu w puszce (natynkowej/tynkowej) za pomocą pazurków lub wkrętów – zaleca się stosowanie ramek i plakietek Valena Allure zgodnie z tabelą doboru. Przekrój przewodów należy dobrać do prądu obciążenia. Moment dokręcania zacisków automatycznych – zgodnie z instrukcją producenta (nie wymagają one narzędzi, ale przed włożeniem przewodów upewnij się, że blokada jest zwolniona). Przed przystąpieniem do prac bezwzględnie odłącz napięcie.

FAQ

• Czy łącznik można podświetlić? Tak, istnieje możliwość dodania dwóch lampek LED o ref. 067686 lub 752057 (podświetlenie przestrzenne) – lampki należy dokupić osobno i montować zgodnie z instrukcją.
• Jaki stopień ochrony ma ten mechanizm? Produkt przeznaczony jest do montażu wewnątrz budynku w osłonie ramki i puszki; typowo zapewnia ochronę IP20 przed dotykiem palcem i ciałami stałymi. Dokładne dane należy sprawdzić w dokumentacji technicznej.
• Czy jest to łącznik pojedynczy czy podwójny? Jest to podwójny łącznik schodowy – jeden mechanizm zawiera dwa niezależne łączniki schodowe, co pozwala sterować dwoma obwodami lub realizować funkcję przełączania z kilku miejsc.
